Što je mjerač napetosti vibrirajuće žice? Prednosti, upotrebe i ograničenja

Zamislite inženjera mosta kako sjedi u uredu i gleda strukturne podatke koji pristižu iz senzora ugrađenih duboko u betonske stupove prije više od deset godina. Očitavanja su još uvijek točna, a signal je i dalje stabilan. Ova razina dugoročne pouzdanosti nije sretna slučajnost. To je rezultat odabira prave tehnologije za posao.

Radni konj koji stoji iza ove izdržljivosti je vibrirajući mjerač naprezanja žice. Ovaj senzor dosljedno nadživljava konkurentske tehnologije u zahtjevnim okruženjima. Ovaj će članak objasniti kako točno radi mjerač napetosti s vibrirajućom žicom, procijeniti njegove temeljne prednosti i iskrena ograničenja i pomoći vam da uskladite pravu vrstu senzora s vašim sljedećim projektom.

Što je mjerač napetosti vibrirajuće žice?

Da bismo razumjeli senzor, prvo moramo definirati što on mjeri. U građevinarstvu i geotehnici, "deformacija" se odnosi na malu količinu deformacije koju materijal doživljava kada je izložen stresu ili opterećenju. Mjerenje ovog naprezanja je od vitalnog značaja. On govori inženjerima ako se most previše savija, ako se brana neravnomjerno spušta ili ako obloga tunela preuzima opasan pritisak.

Mjerač naprezanja s vibrirajućom žicom (VW) mjeri ovu deformaciju koristeći briljantno jednostavan princip rada. Unutar kućišta mjerača nalazi se napeta čelična žica. Kada električni impuls pobudi ovu žicu, ona rezonira na određenoj frekvenciji koja je izravno proporcionalna njezinoj napetosti. Kada se strukturni materijal oko mjerača deformira, rasteže ili sabija tijelo mjerača, mijenjajući napetost unutarnje žice i mijenjajući njezinu rezonantnu frekvenciju. Taj se pomak frekvencije zatim pretvara u precizno očitanje naprezanja.

Ovaj signal temeljen na frekvenciji vrlo je robustan. Za razliku od tradicionalnih otpornih (folijskih) mjerača naprezanja, koji se oslanjaju na promjene napona koje mogu oslabiti s udaljenošću, signal vibrirajuće žice putuje bez napora preko dugih kabela. To čini VW mjerač ultimativnim senzorom za praćenje zdravlja konstrukcije za teške uvjete i višegodišnje primjene.

Kako bi se prilagodili različitim scenarijima izgradnje, ovi senzori obično dolaze u tri glavne konfiguracije: površinski montirani, ugrađeni i površinski zavareni.

Vrste mjerača napetosti vibrirajuće žice

Odabir ispravne vrste mjerača u potpunosti ovisi o fazi vašeg projekta i uključenim materijalima.

Model površine: Inženjeri pričvršćuju ili epoksi spajaju ove mjerače izravno na betonske, čelične ili drvene površine nakon završetka izgradnje. Oni su pravi izbor za praćenje nakon izgradnje ili projekte rekonstrukcije. Glavni primjer je JMZX-212HAT/HB Pametni vibrirajući mjerač naprezanja žice , koji nudi visoku preciznost za postojeću infrastrukturu.

Model ugradnje: Radnici lijevaju ove mjerače izravno u svježi beton. Senzor trajno postaje dio strukture. Idealni su za nadzor brana, temelja od pilota i masovnog betoniranja.

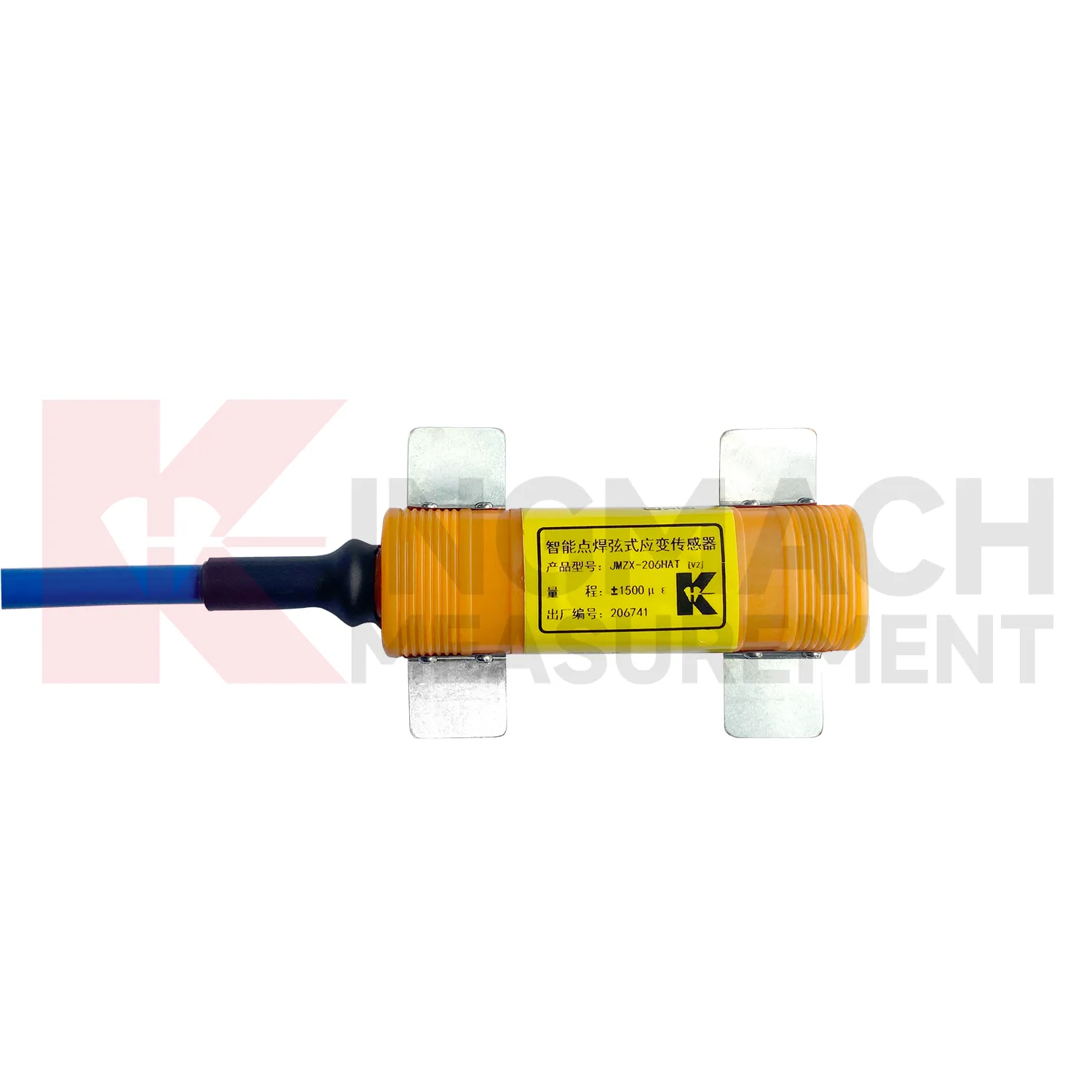

Površinski zavareni model: Tehničari ih zavaruju izravno na čelične elemente kao što su nosači mostova, čelični piloti i prirubnice tornjeva za vjetar. Zavareni spoj daleko bolje podnosi vibracije i ciklička opterećenja nego ljepljivi spojevi.

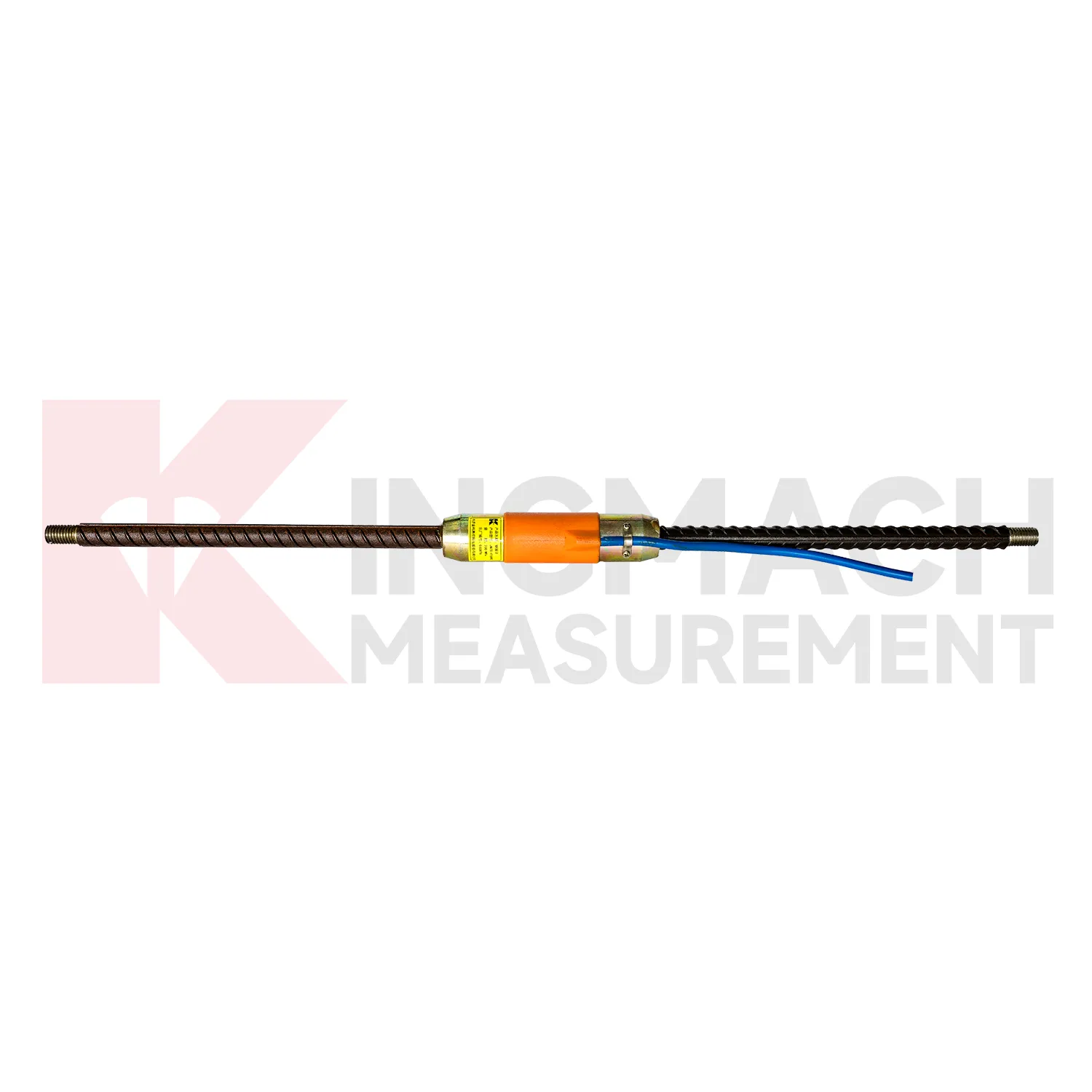

Mjerači deformacija armature: Građevinski timovi postavljaju ove šuplje cjevaste senzore u ravninu s armaturnim šipkama. Oni izravno mjere aksijalnu silu u armaturnoj šipki, što je ključno za razumijevanje zdravlja pilota, potpornih zidova i obloga tunela.

Vodič za brzi odabir

Faza projekta / materijal	Preporučena vrsta mjerača	Uobičajena primjena
Postojeći beton ili drvo	Površinska montaža	Preinake, praćenje povijesnih zgrada
Izlijevanje svježeg betona	Ugradnja	Brane, temelji, potporni zidovi
Postojeće čelične konstrukcije	Površinski zavaren	Mostovi, tornjevi vjetroturbina, čelični piloti
Armirano-betonske konstrukcije	Rebar Strainmeter	Nosivi piloti, obloge tunela

Ključne prednosti VW mjerača

Inženjeri odabiru vibrirajuće žičane senzore kao svoj primarni alat za praćenje strukturalnog integriteta tijekom duljih vremenskih razdoblja jer ova tehnologija pruža stalne mogućnosti praćenja. Primarne prednosti uključuju:

Iznimna dugoročna stabilnost: Izlaz frekvencije VW mjerača održava potpunu stabilnost jer na njegovu izvedbu ne utječu promjene otpora kabela, infiltracija vlage u konektoru i fluktuacije napona napajanja. Ovi problemi često muče otporne mjerače tijekom vremena, ali VW senzori ostaju stabilni desetljećima.

Jaka otpornost na EMI/RFI: Gradilišta stvaraju okoliš s električnom bukom. Diesel generatori i oprema za zavarivanje, zajedno s dalekovodima, stvaraju smetnje. Signali u frekvencijskoj domeni mogu lako proći kroz ova okruženja, što eliminira potrebu za skupim i teškim sustavima zaštite kabela.

Dugi kabeli: VW senzori održavaju svoju kvalitetu signala kada rade s 1000 metara kabela, koji se proteže više od ove udaljenosti. To inženjerima omogućuje usmjeravanje svih podataka natrag u jedan centralizirani zapisnik podataka na velikim branama ili tunelima.

Širok raspon radnih temperatura: Senzori održavaju svoje operativne funkcije u ekstremnim temperaturnim rasponima, od alpskih regija ispod nule do gradilišta tropske infrastrukture, što omogućuje njihovu upotrebu kao standardnog sustava nadzora za geotehničke primjene u cijelom svijetu.

Ugrađeni termistori: Većina modernih VW mjerača uključuje unutarnji termistor, koji funkcionira kao ugrađeni termistor. Sustav koristi jedan kabel za isporuku podataka o temperaturi, što omogućuje automatsku prilagodbu temperature koja poboljšava kvalitetu prikupljenih podataka.

Digitalne i pametne varijante: Današnji pametni modeli koriste sufikse HAT i HB kako bi pokazali svoju sposobnost povezivanja tradicionalnih sustava s modernim Industrial 4.0 operacijama. Uređaji nude RS-485 izlaznu funkcionalnost zajedno s ugrađenim mogućnostima pohrane podataka i besprijekornom vezom s trenutnom IoT opremom za bilježenje podataka i SCADA sustavima.

Projektna primjena mjerača napetosti vibracijske žice

Vibrirajući žičani mjerači naprezanja djeluju kao živčani sustav moderne infrastrukture. Oni pružaju ključne podatke za širok raspon građevinskih projekata.

Most i vijadukt: Inženjeri koriste površinski montirane i zavarene mjerače za praćenje savijanja nosača, nosivih opterećenja i toplinskog širenja u projektima koji zahtijevaju posebnu pozornost i za konstrukcije velikog raspona i za sustave s velikim prometom.

Brane i hidrotehničke građevine: Namjenski mjerači za ugradnju, koje inženjeri postavljaju u masovne betonske konstrukcije, prate tri temeljna procesa puzanja i slijeganja te interakcije pornog tlaka od početka do kraja radnog vijeka konstrukcije, koji traje nekoliko desetljeća.

Tuneli i podzemni radovi: Mjerni uređaji koje inženjeri ugrađuju na obloge tunela i klinove u stijenama služe za praćenje konvergencije, do koje dolazi zbog pritiska jalovine. Sustav pruža unaprijed upozorenje inženjerskim timovima o strukturnim pomacima koji se događaju prije nego što mogu primijetiti bilo kakve vidljive pukotine.

Visoke zgrade i temelji: Mjerači deformacija armaturnih šipki i mjerači ugradnje u duboke temelje potvrđuju pretpostavke o prijenosu opterećenja napravljene tijekom projektiranja. Oni zatvaraju jaz između geotehničkih predviđanja i građevinske stvarnosti.

Tornjevi vjetroturbina: Površinski zavareni mjerači, koji su pričvršćeni na prirubnice tornja, nadziru spojeve kritične zamora tornjeva vjetroturbina tijekom opterećenja vjetrom. Važnost ovog razvoja je porasla jer se vjetroelektrane na kopnu i na moru šire diljem svijeta.

Potporni zidovi i kosine: Distribuirani mjerni nizovi prate kretanje zemljane mase dok prate proces progresivnog kvara kroz svoje mjerne mogućnosti. Prikupljene informacije spadaju u kategoriju bitnih podataka, koji štite projekte nasipa željezničkih i autocestnih pruga od potencijalnih opasnosti.

Ograničenja i pošteni kompromisi

Nijedan senzor nije savršen za svaku primjenu. Razumijevanje ograničenja VW mjerača naprezanja osigurava vam da odredite pravi alat za posao.

Nije prikladno za dinamička mjerenja: VW mjerači mjere kvazistatičko naprezanje jer otkrivaju samo sporo promjenjive pokrete. Za praćenje visokofrekventnih vibracija koje prelaze 1 do 2 Hz, trebate koristiti ili akcelerometre ili mjerače otporne folije.

Viši jedinični trošak: Precizan proizvodni proces zajedno s unutarnjim elektroničkim komponentama VW mjerača rezultira većim troškovima u usporedbi s jednostavnim folijskim mjeračima. Trošak postaje opravdan kada se koristi za stalne instalacije, ali ostaje nepotreban za privremene laboratorijske eksperimente.

Zahtijeva kompatibilnu opremu za očitavanje: VW signali trebaju posebne jedinice za očitavanje ili zapisivače podataka koji mogu odgovarati njihovim frekvencijskim zahtjevima. Timovi za nabavu moraju provjeriti proračunska ograničenja zajedno s potrebama kompatibilnosti na početku procesa planiranja.

Mjeri za ugradnju se ne mogu vratiti: Mera za ugradnju postaje trajna nakon ugradnje u beton. Sustav ima trajne greške u instalaciji jer se ne mogu popraviti. Sustav zahtijeva tvorničku kalibraciju zajedno sa stručnom instalacijom jer ova dva elementa jamče ispravan rad sustava.

Ekstremni dugotrajni kalibracijski pomak: Dok su VW senzori iznimno stabilni, mogu doživjeti manji kalibracijski pomak tijekom ekstremnih višedesetljetnih raspona. Inženjeri bi trebali pregledati objavljene specifikacije pomaka za projekte koji traju više od 20 do 30 godina bez planiranog pristupa rekalibraciji.

VW u odnosu na druge senzorske tehnologije

Kakav je mjerač napetosti vibrirajuće žice u usporedbi s alternativnim senzorima za nadzor stanja konstrukcije?

VW u odnosu na otporne (foil) mjerače: VW mjerači lako pobjeđuju na točnosti u odnosu na duge kablove i produljena vremenska razdoblja. Mjerači s folijom pobjeđuju nižim početnim troškom i visokofrekventnim dinamičkim odzivom.

VW u odnosu na mjerače optičkih vlakana (FBG).: FBG senzori izvrsni su u distribuiranom očitavanju duž jednog kontinuiranog vlakna i nude ultra-dugi prijenos. VW senzori pobjeđuju na ukupnoj cijeni, zrelosti ekosustava i jednostavnosti zamjene hardvera za očitavanje.

VW protiv MEMS senzora: MEMS (mikro-elektro-mehanički sustavi) izvrsni su u visokofrekventnim, dinamičkim primjenama. VW tehnologija ostaje superioran izbor za statički i kvazistatički stalni nadzor.

Tablica za usporedbu tehnologije

Vrsta senzora	Najbolji slučaj upotrebe	Dugoročna stabilnost	Tipično uklapanje u infrastrukturu
Vibrirajuća žica	Sporo, statičko praćenje naprezanja	Izvrsno (Desetljeća)	Brane, tuneli, temelji, teške civilne
Otporni (folija)	Visokofrekventno dinamičko ispitivanje	Slabo do umjereno	Laboratorijska ispitivanja, kratkotrajna dijagnostika
optičko vlakno (FBG)	Distribuirani nizovi visoke gustoće	Izvrsno	Cjevovodi, masivni kontinuirani rasponi
MEMS	Dinamičko praćenje vibracija i nagiba	Dobro	Seizmičko praćenje, dinamika aktivnih mostova

Najbolje prakse instalacije

Da biste maksimalno iskoristili svoj senzor u građevinarstvu, potrebna je pažljiva instalacija.

Površinska montaža: Pravilna priprema površine je obavezna. Ravno izbrusite površinu i temeljito je odmastite. Uvjerite se da je mjerač ispravno usmjeren prema glavnoj osi naprezanja i postavite fizičke poklopce za zaštitu senzora od građevinskog prometa.

Ugradnja: Sigurno postavite mjerač unutar armaturnog okvira i pridržavajte se strogih zahtjeva za betonski pokrov. Pažljivo usmjerite signalne kabele kako biste izbjegli savijanje ili kidanje tijekom izlijevanja betona. Uvijek uzmite osnovno nulto očitanje prije nego se beton stegne.

Površinski zavaren: Strogo se pridržavajte zahtjeva za kvalitetu zavara. Dopustite da se metal podvrgne smanjenju naprezanja nakon zavarivanja i dovršite fazu hlađenja prije nego što postavite početno osnovno očitanje.

Univerzalni savjeti: Uvijek zabilježite osnovna očitanja odmah nakon postavljanja. Upotrijebite ugrađeni termistor za postupke kompenzacije temperature. Konačno, uspostavite jasan protokol označavanja kabela za nizove s više senzora kako biste spriječili zabunu na terminalu za snimanje podataka.

Kako odrediti i pronaći svoj mjerač

Kada budete spremni nabaviti vibrirajući mjerač naprezanja žice, usredotočite se na detalje. Napravite strogu kontrolnu listu specifikacija koja uključuje potrebni raspon mjerenja (mjereno u mikronaprezanju ili $\mu\varepsilon$), duljinu mjerača, prozor radne temperature, željenu vrstu izlaza (analogni u odnosu na RS-485 digitalni), duljinu kabela i IP ocjenu.

Kada razgovarate s dobavljačima, postavite prava pitanja. Zatražite uzorke certifikata o umjeravanju. Raspitajte se o otpornosti na cross-ta3245lk ako instalirate velike nizove s više senzora. Provjerite jesu li njihovi senzori izvorno kompatibilni s vašom željenom markom zapisivača podataka i potvrdite rokove isporuke za velike komercijalne količine.

Za projekte koji zahtijevaju visokoprecizan nadzor površine, JMZX-212 serija nudi izvrsnu ravnotežu izdržljivosti i digitalne integracije, ispunjavajući stroge međunarodne standarde infrastrukture.

Zaključak

Vibrirajući žičani mjerač naprezanja zaslužuje svoje mjesto u dugoročnom nadzoru konstrukcija ne kroz blistavu novost, već kroz dokazanu pouzdanost. Mjeri promjene putem robusnih frekvencijskih signala, nudeći iznimnu stabilnost, jaku otpornost na smetnje i besprijekoran prijenos podataka preko masivnih gradilišta. Iako nisu namijenjeni dinamičkom ispitivanju udarca velikom brzinom, njihova kvazistatička izvedba je bez premca. To je kvaliteta koja je najvažnija kada se očekuje da će ti senzori sigurno nadživjeti građevinske ekipe koje su ih ugradile.

Jeste li spremni opremiti svoj sljedeći projekt? Pozivamo vas da svoje projektne specifikacije predate našem inženjerskom timu za personaliziranu podršku pri odabiru senzora. Kontaktirajte nas već danas za ponudu ili preuzimanje sveobuhvatnih tablica podataka o proizvodu.

FAQ

1. Koliko je točan mjerač napetosti vibrirajuće žice?

Kada je pravilno instaliran i ima temperaturnu kompenzaciju pomoću ugrađenog termistora, visokokvalitetni VW mjerač naprezanja obično nudi točnost od $\pm0,1\%$ do $\pm0,5\%$ svoje pune skale, što ga čini vrlo pouzdanim za praćenje stanja konstrukcija.

2. Mogu li VW mjerači raditi u potopljenim uvjetima?

Da. Ugrađeni i površinski montirani VW mjerači rutinski su zapečaćeni visokim IP ocjenama (često IP68). To im omogućuje stalni rad dok su uronjeni u vodu, što je bitno za projekte brana i dubokog temeljenja.

3. Koliki je tipični životni vijek ugrađenog mjerača naprezanja?

Budući da je unutarnja čelična žica hermetički zatvorena i zaštićena od vanjske oksidacije, ugrađeni VW mjerač naprezanja može jednostavno točno funkcionirati 25 do 50 godina, često trajući cijeli projektirani životni vijek glavne strukture.

4. Trebam li posebnu opremu za očitavanje podataka?

Da. Budući da VW mjerači emitiraju frekvencijski signal, a ne obični napon, morate koristiti namjensku jedinicu za očitavanje vibrirajuće žice ili uređaj za bilježenje podataka posebno konfiguriran s modulom sučelja vibrirajuće žice.

5. Može li se prekinuti kabel na ugrađenom mjeraču popraviti?

Ako je kabel presječen izvan betonske konstrukcije, može se spojiti pomoću odgovarajućih vodonepropusnih razvodnih kutija. Međutim, ako je kabel prekinut duboko unutar betonskog izljeva blizu tijela senzora, mjerač se trajno gubi. Ovo naglašava potrebu za pažljivim usmjeravanjem kabela tijekom izgradnje.
