Kako rade mjerači napetosti vibrirajuće žice? Načela i primjene

U smislu praćenja tehničke sigurnosti, mora se napomenuti da sve promjene možda neće biti vidljive na razini površine. Prije nego što pukotine, pomaci ili druga oštećenja postanu vidljivi, već mogu postojati znakovi da je nosač mosta podvrgnut abnormalnim naprezanjima, da dio brane nenormalno reagira ili da je obloga tunela podložna varijacijama opterećenja. Za dionike projekta, uključujući vlasnike projekta, konstruktore, konzultante i stručnjake za integraciju, važno je rano otkriti ove promjene.

Upravo je to razlog zašto je praćenje naprezanja toliko važno u građevinarstvu. Količina deformacije u materijalu, koja odgovara produljenju i kompresiji, otkriva njegovu izvedbu kada je podvrgnut opterećenjima. U mnogim su se slučajevima vibrirajući žičani mjerači naprezanja pokazali jednim od najpouzdanijih alata na tom području.

Od mostova i brana do padina, zgrada, tunela, tornjeva za vjetar, podzemnih radova i prometne infrastrukture, tehnologija vibrirajuće žice naširoko se koristi tamo gdje je praćenje stabilnosti i trajnosti važno. Obratite nam se za više informacija o tome kako rade mjerači naprezanja s vibrirajućom žicom, zašto su cijenjeni u inženjerskim projektima i gdje se najčešće primjenjuju. Također predstavljamo nadgradno rješenje za projekte nadzora konstrukcija.

Zašto se praćenje napetosti vibrirajuće žice naširoko koristi u građevinarstvu

U velikim infrastrukturnim projektima uvjeti praćenja često su zahtjevni. Senzori mogu biti izloženi vanjskom vremenu, promjenama temperature, vlazi, prašini, vibracijama i dugim razdobljima rada. U tim okruženjima inženjeri ne traže samo senzor koji radi u laboratoriju. Potrebna im je metoda senzora koja može dati stabilne podatke tijekom vremena u stvarnim uvjetima na terenu.

Ovo je jedan od glavnih razloga zašto se tehnologija vibrirajuće žice tako široko koristi u inženjerskom sigurnosnom nadzoru.

Mjerna tehnika vibrirajućih žičanih senzora pokazuje bolju dugotrajnu stabilnost, točnost mjerenja i dosljednost mjerenja od drugih mjernih tehnika. Sustav najbolje radi za produžena razdoblja praćenja, koja zahtijevaju stalan izlaz tijekom više mjeseci ili više godina umjesto kratkih intervala testiranja.

Pouzdanost ovog sustava, koji pruža bitne funkcije nadzora za mostove, brane, potporne sustave, tunele, tornjeve za vjetar i podzemne radove. Projekti zahtijevaju podatke praćenja, koji omogućuju procjenu sigurnosti, analizu trendova i planiranje održavanja tijekom cijelog životnog vijeka strukture.

Što je mjerač napetosti vibrirajuće žice?

Vibrirajući mjerač napetosti žice funkcionira kao senzor za mjerenje napetosti koji detektira promjene napetosti žice kako bi se odredile razine napetosti.

Senzor sadrži žicu koja se proteže između dvije nepromjenjive točke. Tijelo senzora prenosi svaku deformaciju koja se dogodi na nadziranu strukturu. Napetost žice mijenja se zbog ovog procesa. Frekvencija vibracije žice mijenja se u skladu s napetosti žice, što rezultira naprezanjem strukture, uzrokujući sinkronizirani pomak frekvencije.

Tu frekvenciju zatim može izmjeriti jedinica za očitavanje ili uređaj za bilježenje podataka i pretvoriti u inženjerske podatke za analizu.

Jednostavno rečeno, vibrirajući žičani mjerač naprezanja pretvara strukturno kretanje u frekvencijski signal koji se može koristiti za praćenje ponašanja povezanog s stresom. Sustav postaje neophodan za inženjerske projekte koji zahtijevaju dugoročna, točna i pouzdana mjerenja naprezanja.

Kako rade mjerači napetosti vibrirajuće žice?

Princip rada sustava zahtijeva demonstraciju korak po korak za potpuno razumijevanje.

1. Dolazi do strukturne deformacije

Član mosta, čelični nosač, betonska površina, obloga tunela ili dio tornja doživljava opterećenje, temperaturne promjene, pomicanje tla, vibracije ili druge strukturne utjecaje. Materijal pokazuje mjerljivu deformaciju jer čak i male deformacije stvaraju trajne promjene.

2. Senzor reagira na taj pokret

Kada je vibrirajući žičani tenzometar postavljen na konstrukciju, on prati deformaciju nadzirane površine. Ako se struktura rasteže, senzor se rasteže. Ako se stisne, senzor reagira u skladu s tim.

3. Promjene napetosti žice

Unutar mjerača, unutarnja žica je pod napetošću. Kako se struktura deformira, mehaničko stanje žice se mijenja. Ovo mijenja razinu napetosti u žici.

4. Promjene frekvencije vibracija

Žica se pobuđuje da vibrira i mjeri se njezina prirodna frekvencija. Budući da je frekvencija povezana s napetosti žice, svaka promjena napetosti izazvana naprezanjem rezultira promjenom frekvencije.

5. Frekvencija se pretvara u podatke praćenja

Izmjerenu frekvenciju prikuplja instrument ili sustav za praćenje. Podaci se zatim mogu obraditi u vrijednosti deformacija i koristiti ih inženjeri za promatranje trendova, procjenu strukturalnog odgovora i prepoznavanje neobičnih promjena.

Jedna važna prednost ove metode je ta da je mjerenje temeljeno na frekvenciji vrlo prikladno za nadzor na terenu, posebno kada su uključeni dugi kabeli ili složena okruženja na lokaciji. Za velike infrastrukturne projekte ova praktična korist može biti vrlo vrijedna.

Zašto su površinski montirani vibrirajući žičani mjerači naprezanja korisni

Ne dopuštaju svi projekti ugrađene instrumente. U mnogim aplikacijama u stvarnom svijetu inženjeri trebaju nadzirati postojeće strukture, obnovljenu imovinu ili dostupne strukturne površine nakon što je izgradnja već započela ili dovršena. U tim situacijama, površinski montirani mjerač naprezanja vibrirajuće žice može biti učinkovito rješenje.

Površinski model posebno je koristan kada je cilj pratiti naprezanje izravno na vanjskoj strani konstrukcijskih elemenata kao što su čelični elementi, betonske površine, potporni okviri, dijelovi tornja i drugi izloženi dijelovi. Pruža fleksibilnost u postavljanju i može biti prikladan i za novoizgrađene i za već operativne strukture.

Zbog toga su površinski postavljeni vibrirajući žičani mjerači naprezanja posebno relevantni za:

• procjena stanja konstrukcije
• procjena naknadnog opremanja i jačanja
• praćenje povezano s održavanjem
• promatranje nakon izgradnje
• dugoročno sigurnosno praćenje dostupnih komponenti

Za kupce inženjera to znači praktičnu opciju senzora koja može odgovarati širokom rasponu projektnih uvjeta bez potrebe za ugrađenom instalacijom.

Što inženjeri mogu naučiti iz podataka o napetosti vibrirajuće žice

Mjerač naprezanja čini više od stvaranja brojeva. Njegova prava vrijednost leži u onome što ti brojevi otkrivaju o strukturi.

S praćenjem napetosti vibrirajuće žice inženjeri mogu bolje razumjeti:

• kako elementi konstrukcije reagiraju na opterećenje
• odgovara li stvarno ponašanje očekivanjima dizajna
• kako se stres mijenja tijekom faza izgradnje
• rade li mjere pojačanja ili popravka kako je predviđeno
• kako temperatura, cikličko opterećenje ili slijeganje utječu na strukturu tijekom vremena
• mogu li abnormalni trendovi ukazivati ​​na razvoj rizika

U mnogim projektima, najveća vrijednost praćenja naprezanja nije jedno očitanje, već uzorak tijekom vremena. Analiza trenda pomaže utvrditi ponaša li se struktura normalno ili je možda potrebna daljnja inspekcija i inženjerska radnja.

Iz tog razloga, mjerači naprezanja s vibrirajućom žicom često su integrirani u dugotrajne sustave za praćenje zdravlja konstrukcija gdje su pouzdanost i kontinuitet ključni.

Tipične primjene u nadzoru sigurnosti u inženjerstvu

Mostovi

Inženjeri koriste vibrirajuće žičane mjerače naprezanja u projektima mostova za nadzor strukturnih komponenti, koje uključuju nosače, čelične elemente i elemente povezane s palubom, kao i područja koja su osjetljiva na oštećenja uslijed zamora. Uređaji omogućuju inženjerima da procijene kako konstrukcija reagira na opterećenja koja se javljaju tijekom kretanja vozila i na utjecaje na okoliš.

brane

Podaci o naprezanju pružaju ključne informacije za praćenje sigurnosti brana jer omogućuju inženjerima da prouče kako strukture reagiraju na varijacije tlaka vode i temperature te produžene radne uvjete. Ovaj proces igra ključnu ulogu u procjeni učinka i postupcima kontrole sigurnosti.

Kosine i potporne konstrukcije

Inženjeri koriste opremu za praćenje naprezanja kako bi proučili kako sustavi za stabilizaciju padina i potporne konstrukcije reagiraju na pritisak tla, potporna opterećenja i sile kretanja.

Zgrade i visoki objekti

Građevinski inženjeri koriste vibrirajuće žičane mjerače naprezanja u zgradama i tornjevima te ojačane konstrukcijske sustave za mjerenje raspodjele naprezanja i prijenosa opterećenja te za procjenu tehnika ojačanja.

Tuneli i podzemni inženjering

Senzori instalirani u tunelima i podzemnim gradilištima omogućuju inženjerima da izmjere kako se sustav oblaganja tunela, potporne strukture i građevinske aktivnosti izvode tijekom različitih faza izgradnje. Sustav se pokazao posebno korisnim kada je potrebno kontinuirano praćenje stresa.

Tornjevi vjetra

Strukture tornjeva vjetra podložne su opetovanom dinamičkom opterećenju. Praćenje naprezanja pomaže inženjerima da razumiju ponašanje operativnog stresa, reakciju na zamor i strukturnu izvedbu tijekom vremena.

Cestovnice i prometna infrastruktura

U inženjerstvu povezanom s transportom, mjerači naprezanja mogu se primijeniti na potporne elemente i komponente infrastrukture za procjenu opetovanih učinaka opterećenja i dugotrajnog odgovora konstrukcije.

Projekt Kingmach - most rijeke Yangtze Shanghai-Suzhou-Nantong

Što treba uzeti u obzir prije odabira mjerača napetosti vibrirajuće žice

Odabir mjerača naprezanja treba se uvijek temeljiti na stvarnom cilju praćenja i stanju na mjestu. Prije kupnje projektni timovi trebaju razmotriti nekoliko ključnih pitanja:

• Na koji će materijal biti postavljen mjerač?
• Je li struktura nova, postojeća ili se jača?
• Je li praćenje kratkoročno, periodično ili kontinuirano?
• Hoće li senzor raditi na otvorenom ili u vlažnom okruženju?
• Zahtijeva li projekt automatsko prikupljanje podataka?
• Koliko su važni usmjeravanje kabela i udaljenost prijenosa?
• Koja je razina zaštite potrebna od vremenskih prilika, vibracija ili smetnji na gradilištu?

Senzor može izgledati tehnički prikladan na papiru, ali ako ne odgovara metodi instalacije, uvjetima okoline ili sustavu nadzora, to može utjecati na izvedbu projekta. To je razlog zašto mnogi kupci radije rade s dobavljačima koji mogu pružiti podršku temeljenu na aplikacijama, a ne samo na popisima proizvoda.

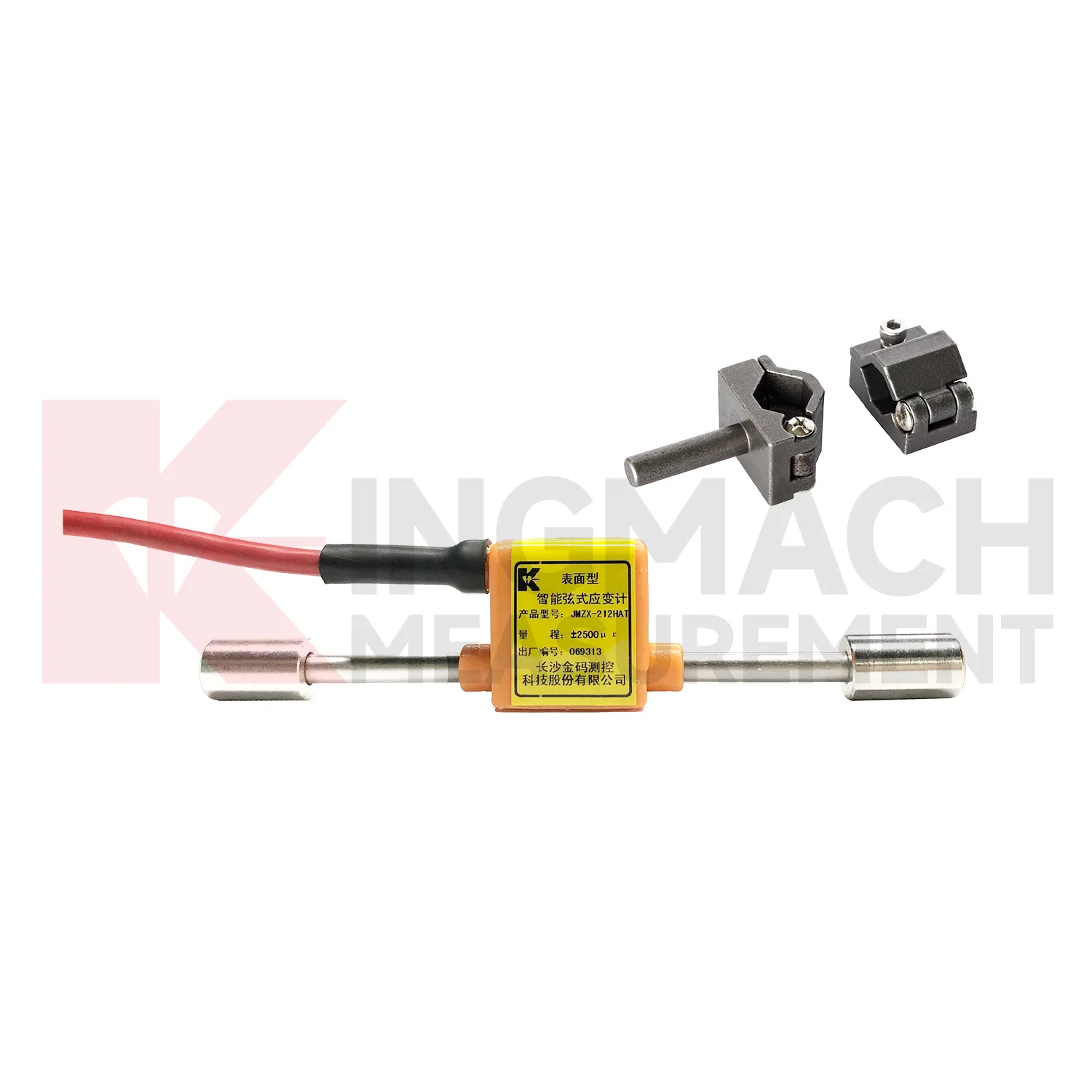

Praktično rješenje za praćenje naprezanja strukturne površine

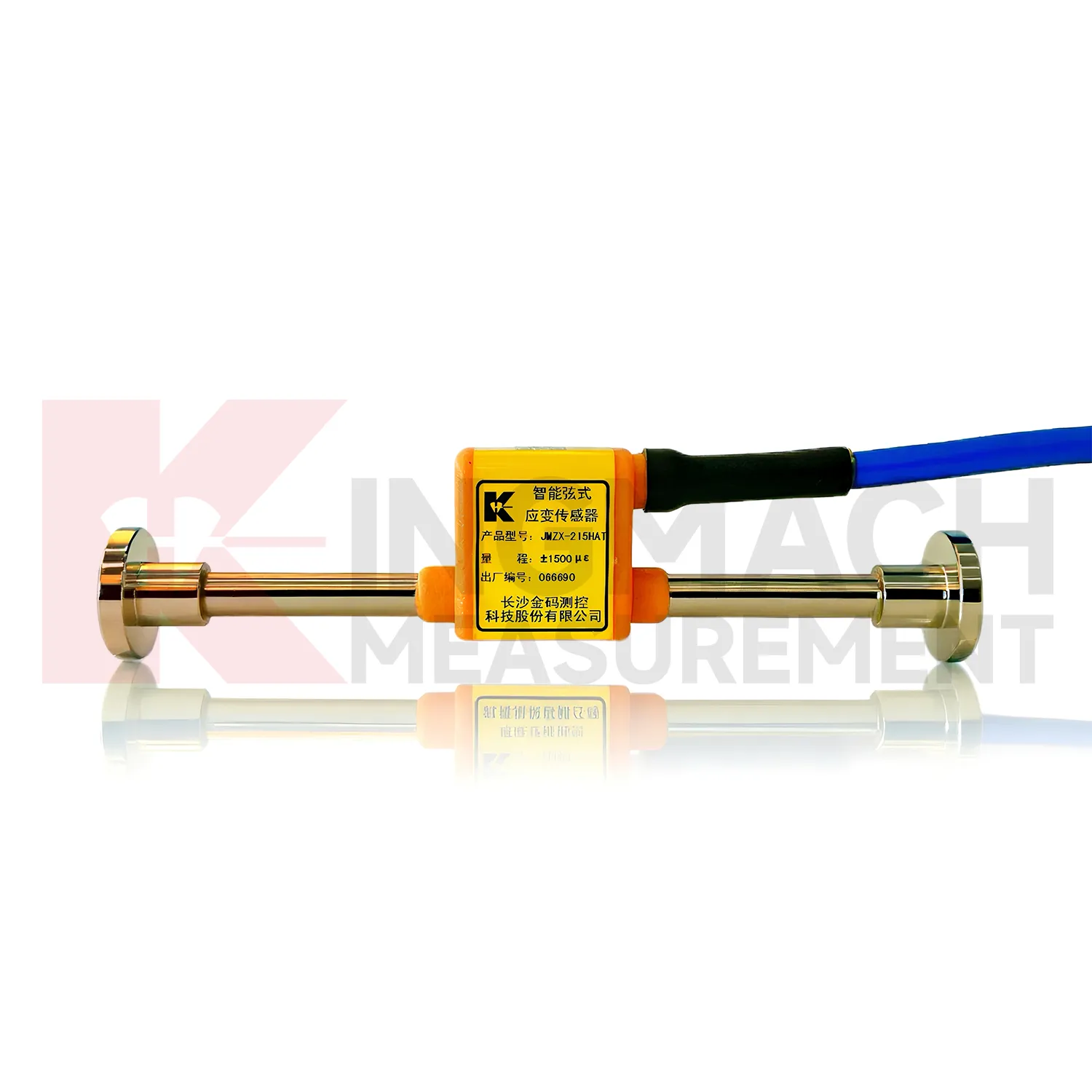

Za projekte koji zahtijevaju pouzdano praćenje naprezanja na konstrukcijskim površinama, naš pametni vibrirajući mjerač naprezanja žice, površinski model praktična je opcija.

Dizajniran za aplikacije nadzora inženjerske sigurnosti, ovaj je proizvod prikladan za primjenu na terenu gdje su važni dugoročna stabilnost podataka i površinska ugradnja. Može se primijeniti u širokom rasponu infrastrukturnih i građevinskih projekata, uključujući mostove, brane, tunele, padine, zgrade, tornjeve vjetra, podzemne radove i transportne strukture.

Njegova vrijednost leži u kombinaciji prednosti senzorske tehnologije vibrirajuće žice s praktičnošću konfiguracije za površinsku montažu, što ga čini snažnim izborom za pristupačne strukturne elemente i sustave nadzora temeljene na projektu.

Ovdje možete istražiti proizvod: Pametni vibrirajući mjerač naprezanja žice

Kao izvozno orijentirani dobavljač koji opslužuje aplikacije za nadzor inženjerske sigurnosti, razumijemo da međunarodni kupci često trebaju više od samog senzora. Potrebna im je odgovarajuća komunikacija, odgovarajuće podudaranje proizvoda i podrška za nabavu temeljenu na projektu. Bilo da ste izvođač, integrator nadzora, distributer ili konzultantski tim, spremni smo pomoći vam pronaći odgovarajuće rješenje za praćenje soja.

Zaključak

Vibrirajući žičani mjerači naprezanja funkcioniraju kao vitalni instrumenti za moderno inženjersko sigurnosno praćenje jer pretvaraju manje strukturne pokrete u bitne informacije o praćenju. Sustav radi otkrivanjem promjena frekvencije do kojih dolazi kada napetost žice fluktuira, a ova metoda donosi praktične prednosti za proširene vanjske primjene.

Inženjeri mogu koristiti površinski montirane vibrirajuće žičane mjerače naprezanja za praćenje strukturalnog ponašanja i praćenje odgovora na opterećenje i promjena performansi u mostovima, branama i padinama, zgradama i tunelima, vjetrobranskim tornjevima i podzemnim objektima i infrastrukturnim sustavima cestovnog korita.

Naš tim pomoći će vam odabrati pouzdani senzor za praćenje naprezanja za vaš nadolazeći projekt dok pružamo usluge izvozne opskrbe. Preporučit ćemo najbolje rješenje za vaše potrebe nakon što nam dostavite vrstu projekta, strukturni materijal i zahtjeve za praćenje.

FAQ

1. Za što se koristi vibrirajući mjerač naprezanja žice?

Vibrirajući žičani mjerač naprezanja koristi se za mjerenje strukturnog naprezanja u inženjerskim projektima. Uobičajeno se primjenjuje na mostovima, branama, tunelima, zgradama, padinama, vjetrobranskim tornjevima, podzemnim radovima i drugim sustavima za nadzor infrastrukture.

2. Kako radi mjerač napetosti vibrirajuće žice?

Djeluje tako da mjeri promjene u frekvenciji vibracija unutarnje zategnute žice. Kada se promatrana struktura deformira, napetost žice se mijenja, što mijenja frekvenciju vibracija. Ta se frekvencija zatim pretvara u podatke koji se odnose na soj.

3. Zašto su vibrirajući žičani mjerači naprezanja prikladni za dugotrajno praćenje?

Naširoko se koriste za dugoročno praćenje jer tehnologija vibrirajuće žice nudi stabilne performanse, dobru ponovljivost i prikladnost za teške građevinske uvjete kao što su vanjska, vlažna i temperaturno promjenjiva mjesta.

4. Koja je prednost površinski montiranog mjerača naprezanja vibrirajuće žice?

Nadgradni model koristan je za postojeće strukture, projekte rekonstrukcije i dostupne strukturne dijelove gdje ugrađena instalacija nije moguća ili nije potrebna. Omogućuje fleksibilnu implementaciju za nadzor na terenu.

5. Kako mogu odabrati pravi mjerač naprezanja vibrirajuće žice za svoj projekt?

Trebali biste uzeti u obzir strukturni materijal, mjesto instalacije, trajanje nadzora, stanje okoline, usmjeravanje kabela i hoće li se senzor spojiti na automatski sustav nadzora. Suradnja s iskusnim dobavljačem može pomoći osigurati da proizvod odgovara vašim stvarnim projektnim potrebama.
