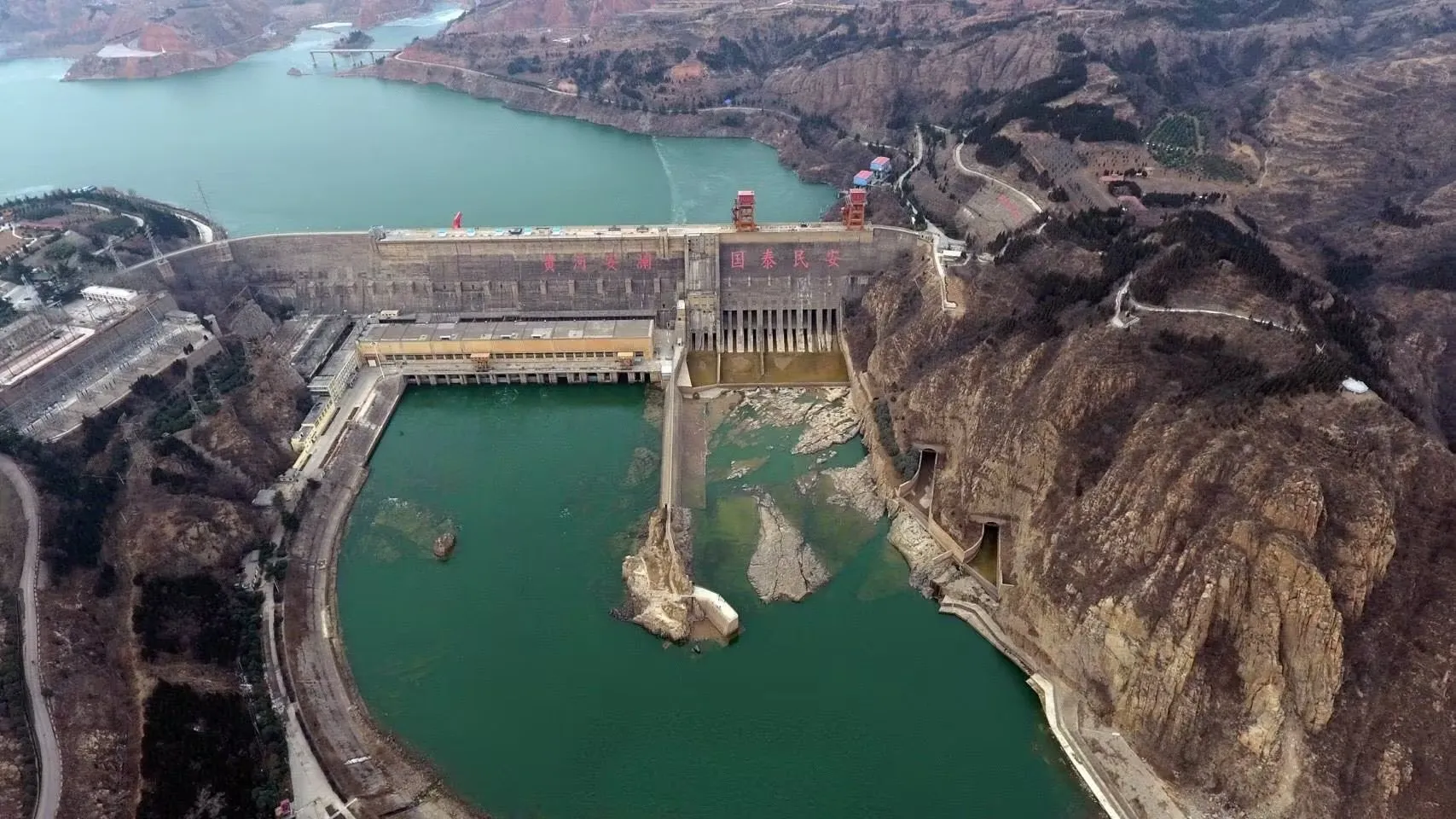

Automatsko praćenje brane tehnički je sustav koji koristi senzorske uređaje i daljinske podatkovne sustave raspoređene na tijelu brane, temeljima brane i okolnim područjima za kontinuirano praćenje strukturalnog stanja, uvjeta procjeđivanja i operativne sigurnosti brane pod utjecajem pritiska vode, geoloških kretanja i prirodnog okoliša. Ovaj sustav pomaže u upozoravanju na rizike kao što su deformacija brane i curenje, čime se osigurava siguran rad funkcija akumulacije uključujući kontrolu poplava, proizvodnju električne energije i opskrbu vodom. Njegova srž leži u hvatanju dinamičke interakcije između "tijelo brane-vodeno tijelo-geologija" i izgradnji sigurnosne mreže za praćenje koja pokriva cijeli opseg tijela brane.

Besplatne konzultacije

Praćenje stavki

Značajke

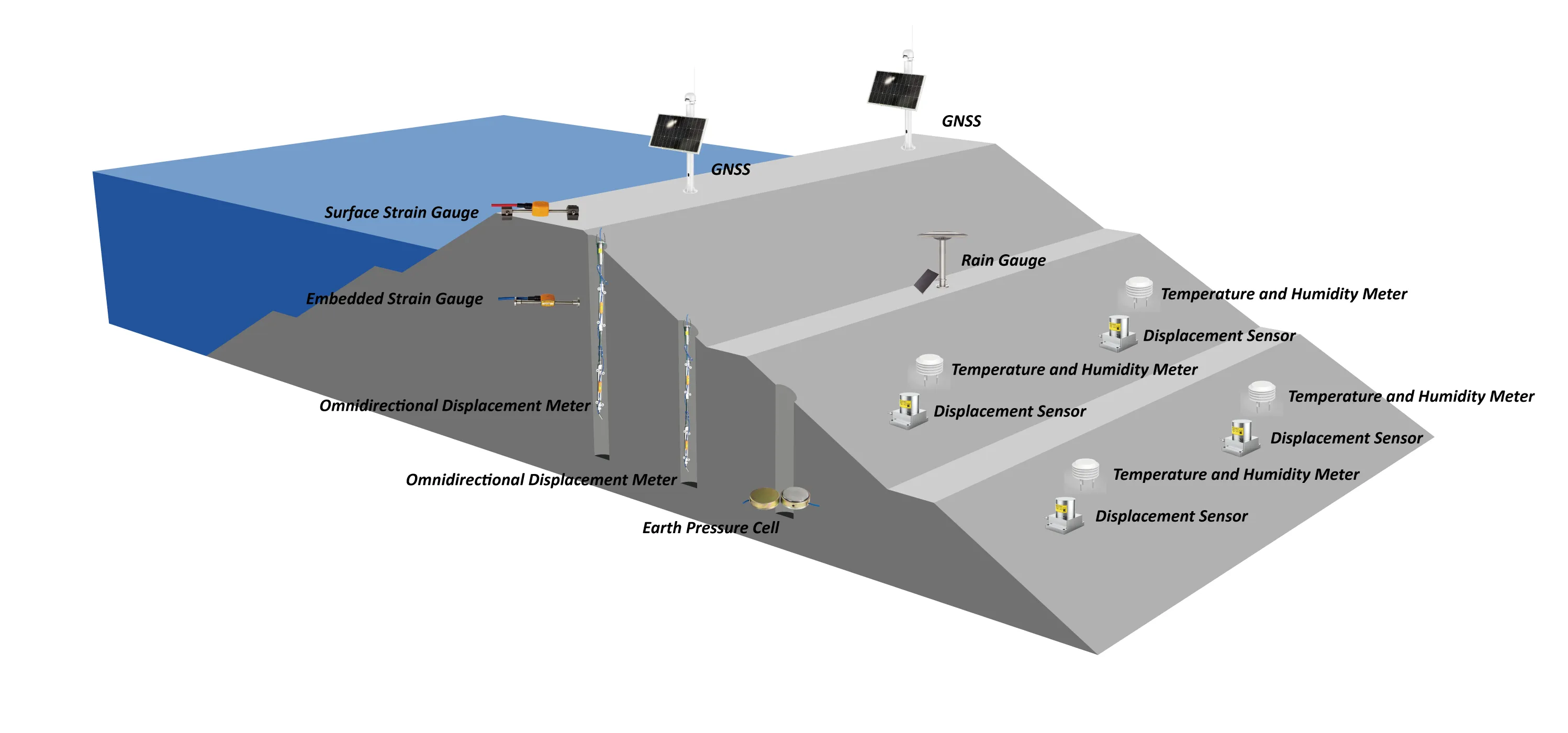

Automatsko praćenje brana mora se usredotočiti na temeljne ciljeve "strukturalne stabilnosti - sigurnosti procjeđivanja - operativne pouzdanosti", sa specifičnim čimbenicima praćenja podijeljenim u tri glavne kategorije:

Praćenje strukture brane

Odražava mehanički i deformacijski status glavne strukture brane i služi kao ključni pokazatelj za procjenu sigurnosti brane:

1、Praćenje deformacije: Uključuje slijeganje brane (na različitim visinama vrha brane i nagiba brane), horizontalni pomak (horizontalni pomak vrha brane, pomak tijela brane u smjeru uzvodno-nizvodno), nagib brane (odstupanje vertikalnosti duž smjera osi brane) i stupanj otvorenosti spojeva brane (poprečni i uzdužni spojevi betona brane), itd.

2、Praćenje naprezanja i deformacija: Uključuje betonsko naprezanje tijela brane (područja koncentriranih naprezanja kao što su peta brane i vrh brane gravitacijskih brana), naprezanje tijela brane (kruna brane i upornjak brane lučnih brana), naprezanje kamene mase temelja brane i naprezanje odsječenog zida itd.

3、Praćenje strukturalnog integriteta: Uključuje pukotine brane (širinu, dubinu i razvoj površinskih pukotina u betonskim branama), neuspjeh dilatacijskih spojeva brane pri zaustavljanju vode i strukturalne vibracije tijela brane (pod snažnim učinkom potresa), itd.

Procjeđivanje i hidrološki monitoring

Cilja na stanje procjeđivanja brane i temelja brane, kao i hidrološke parametre akumulacije:

1、Praćenje procjeđivanja: Uključuje protok procjeđivanja tijela brane (drenažni otvori brane), protok procjeđivanja temelja brane (sustav odvodnje temelja brane), razinu procjedne vode (freatska linija tijela brane), procjedni tlak (pritisak uzdizanja temelja brane) i procjeđivanje obilaznice (procjeđivanje na uporištu brane), itd.

2、Hidrološko praćenje: Uključuje razinu vode u akumulaciji (promjene razine vode unutar akumulacije), razinu nizvodne vode (razinu vode u nizvodnom riječnom kanalu tijekom poplavnog pražnjenja), protok dotoka, ispust i temperaturu vode (utječe na toplinski stres tijela brane), itd.

Praćenje okoliša i opterećenja

Obuhvaća vanjske čimbenike okoliša i radna opterećenja koja utječu na konstrukcijsku sigurnost brane:

1、Čimbenici okoliša: Uključuje temperaturu zraka (promjene temperature tijela brane), padaline (stabilnost padina oko područja akumulacije), potrese (seizmičko ubrzanje tla) i valove vjetra (utjecaj valova ispred brane na tijelo brane), itd.

2、Radna opterećenja: Uključuje pritisak vode (hidrostatski tlak i hidrodinamički tlak koji nosi tijelo brane), pritisak nanosa (dodatno opterećenje na tijelo brane uzrokovano taloženjem ispred brane) i pritisak leda (potisak na tijelo brane od slojeva leda na površini brane u hladnim područjima), itd.
