Sustav vertikalnog inklinometra JMQJ-7915ATS

Opće informacije o proizvodu

Uvjeti poslovanja proizvoda

Opis

Uvod:

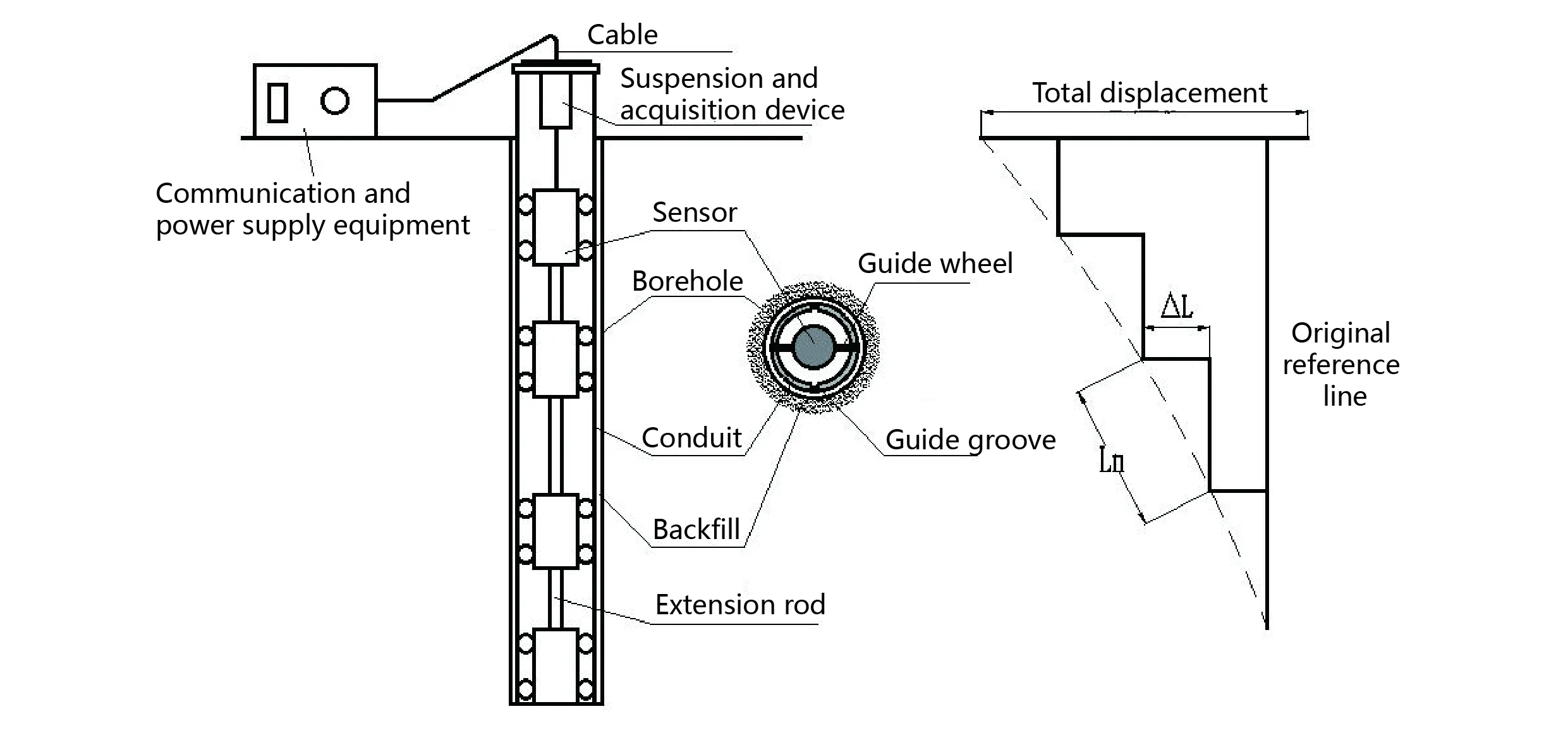

Sustav vertikalnog inklinometra na mjestu sastoji se od dva dijela: tandem vertikalnog inklinometra s više točaka i modula za prikupljanje otvora. Tandemski mjerač dubokog pomaka u više točaka temelji se na dizajnu MEMS senzora nagiba s više nizova koji električno povezuje niz okomitih inklinometara na mjestu unutar bušotine putem jednog kabela. Modul za prikupljanje koristi se za prikupljanje mjernih podataka niza vertikalnog inklinometra s više točaka na mjestu i učitavanje podataka žičanim ili bežičnim putem.

Značajke proizvoda:

1. Sustav vertikalnog inklinometra na mjestu temelji se na 3D-MEMS tehnologiji senzora ubrzanja i tehnologiji automatske temperaturne kompenzacije, koja učinkovito smanjuje utjecaj temperaturnog pomaka i valovitost napajanja.

2. Vertikalni niz inklinometra na više točaka spojen na mjestu pokretnog dijela tijela instrumenta procesa injekcijskog prešanja, malen i lagan, putem kabela za postizanje električnog povezivanja svih senzora u otvoru za mjerenje, svi senzori u otvoru za mjerenje mogu se podijeliti u najviše 4 grupe, svaka grupa neovisna komunikacija, ne ometaju jedni druge

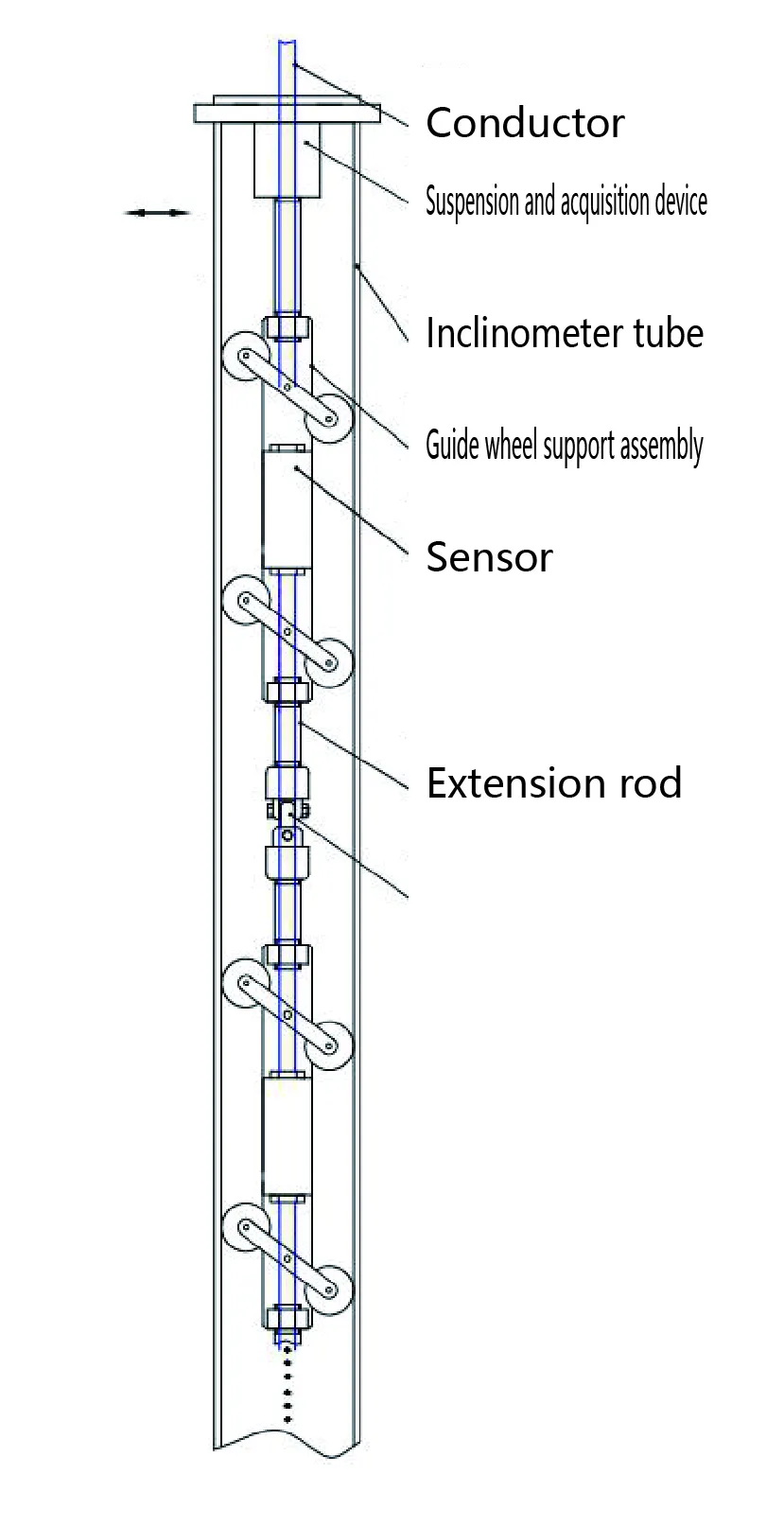

3. Vertikalni niz inklinometra na više točaka spojen na seriju fizički je povezan kardanskim zglobom i klipnjačom, duljina se proizvodi prema zahtjevima dizajna, a položaj mjerne točke je fleksibilno raspoređen. Potpuno zapečaćen dizajn otporan na vodu i prašinu, pogodan za različita građevinska okruženja.

4. Vertikalni niz inklinometra na mjestu u svakoj bušotini unaprijed je sastavljen u tvornici s tijelom, kabelima, univerzalnim zglobovima, produžnim šipkama, ovjesom i jedinicom za prikupljanje u skladu s projektiranim razmakom mjernih točaka, što omogućuje integriranu otpremu i ugradnju. Jednostavno spojite produžne šipke na licu mjesta i umetnite sklop u bušotinu za jednostavnu, brzu i praktičnu ugradnju.

5. Vertikalni niz inklinometra na mjestu interno je konfiguriran s elektroničkim identifikatorima i brojevima modela kako bi se omogućilo automatsko prepoznavanje i inteligentno izračunavanje.

6. Modul za prikupljanje podataka uključuje jedan izlaz napajanja senzora koji se može kontrolirati i četiri komunikacijska sučelja nizvodno, automatski identificirajući i obavljajući inteligentno izračunavanje nakon povezivanja vertikalnog niza inklinometra na mjestu.

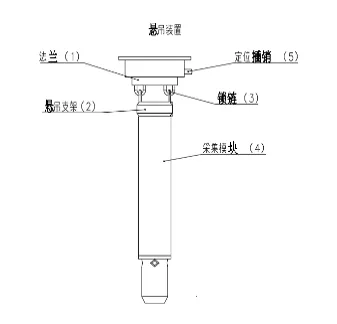

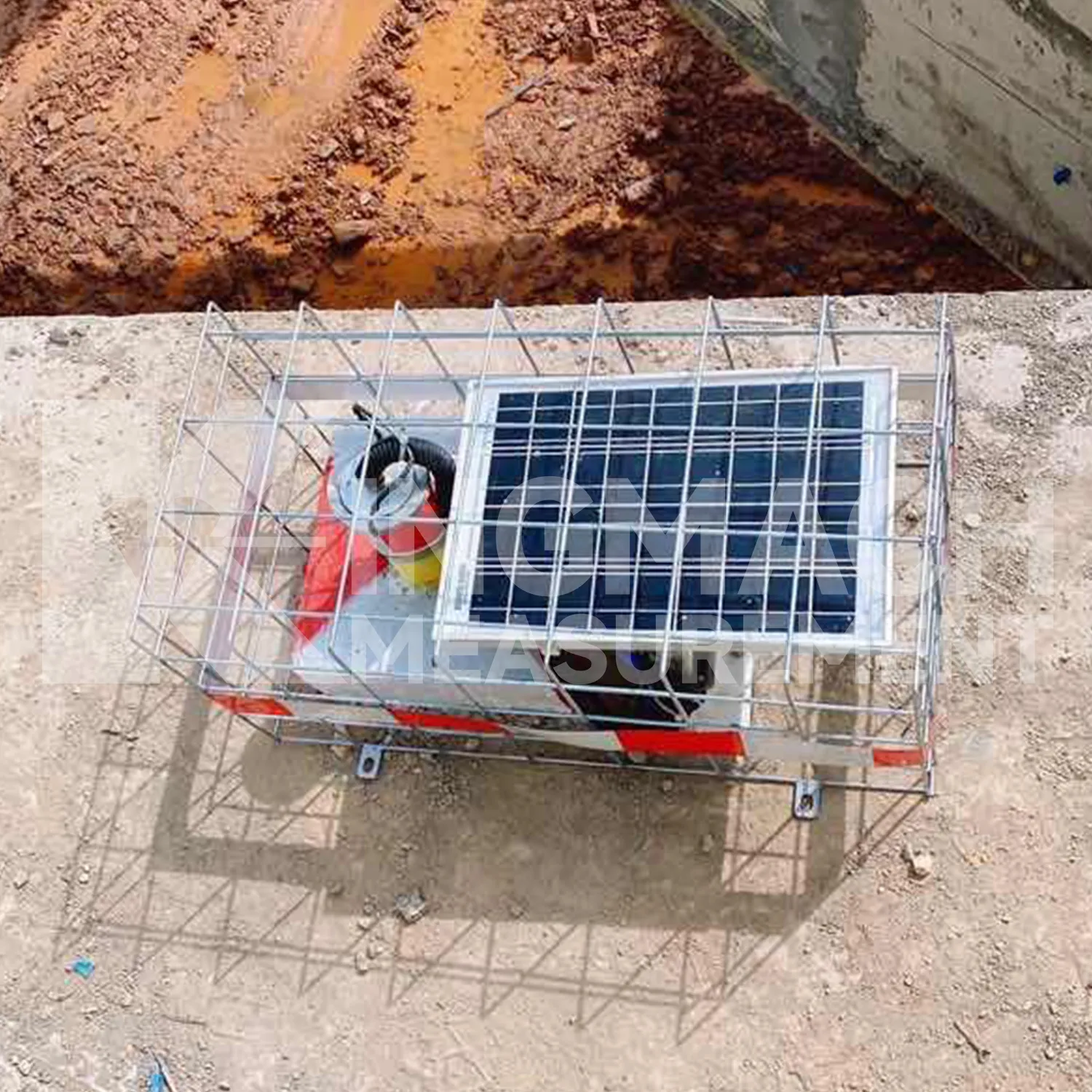

7. Modul za prikupljanje postavljen je unutar otvora cijevi inklinometra, pružajući vodootpornu zaštitu i zaštitu od prašine, izbjegavajući smetnje s konstrukcijom na licu mjesta i smanjujući izloženost oštećenjima.

8. Način rada niske potrošnje isključuje senzore tijekom pripravnog stanja i aktivira ih samo za mjerenje podataka.

Prijave

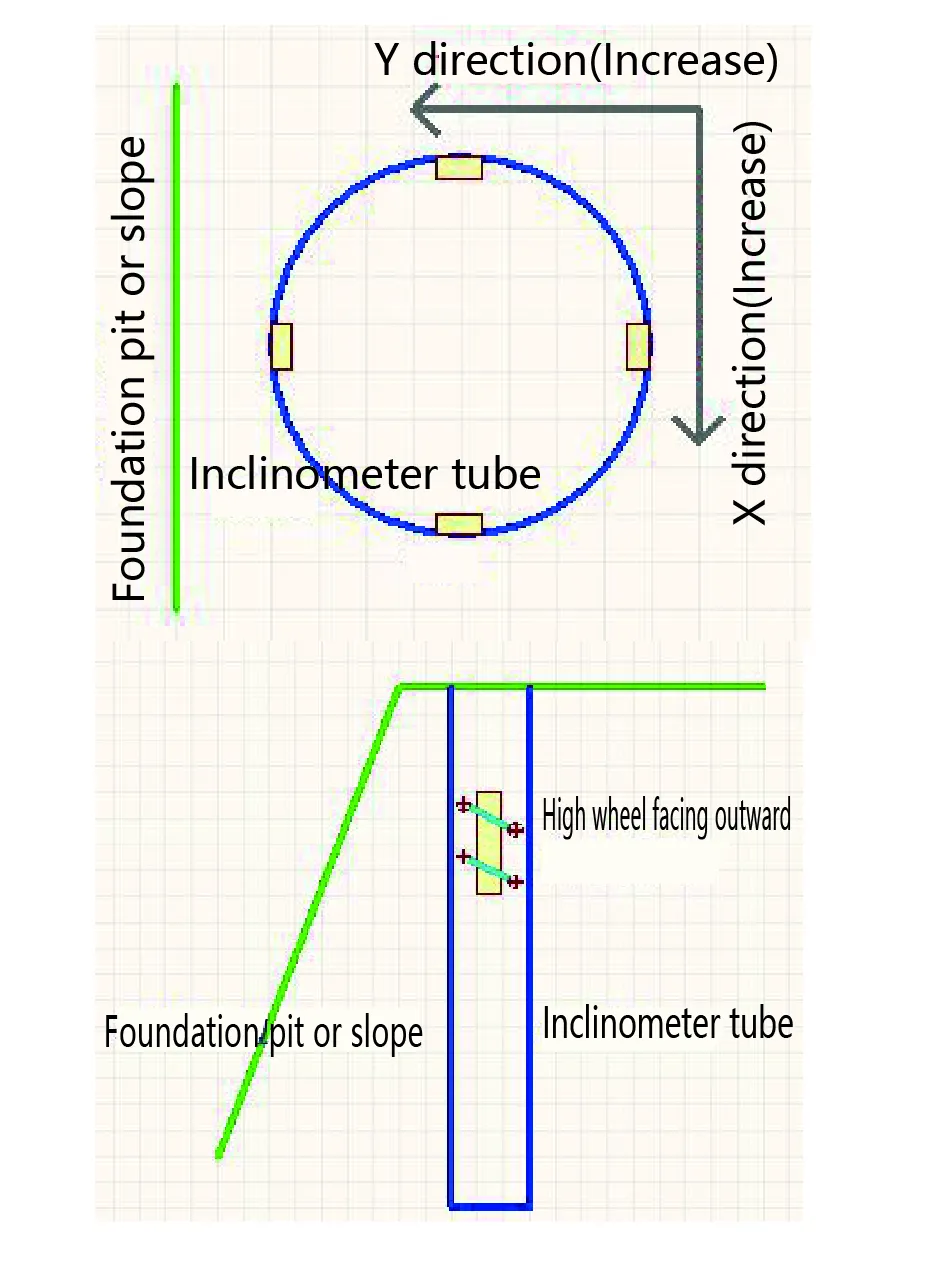

Ovaj proizvod je fiksni senzor visoke preciznosti za mjerenje kutova nagiba, dizajniran i proizveden od strane naše tvrtke, koji se brzo postavlja. Usvaja integriranu instalaciju. Prilikom izlaska iz tvornice, broj mjernih točaka unutar bušotine je konfiguriran kao kompletan set. Inklinometarska cijev može se postaviti po želji i ugraditi izravno unutra. Može automatski locirati smjer postavljanja senzora, što je jednostavno i brzo. Posebno je prikladan za mjerenje kutova nagiba više točaka unutar bušotine i prikladan je za praćenje dubokih unutarnjih deformacija konstrukcijskih tijela. U kombinaciji s automatskim sustavom nadzora naše tvrtke, može ostvariti dugoročno automatsko praćenje i inteligentan izračun deformacije.

Tehnički podaci
