Pametni mjerač pomaka u više točaka JMDL-31XXAT

Opće informacije o proizvodu

Uvjeti poslovanja proizvoda

Opis

Uvod:

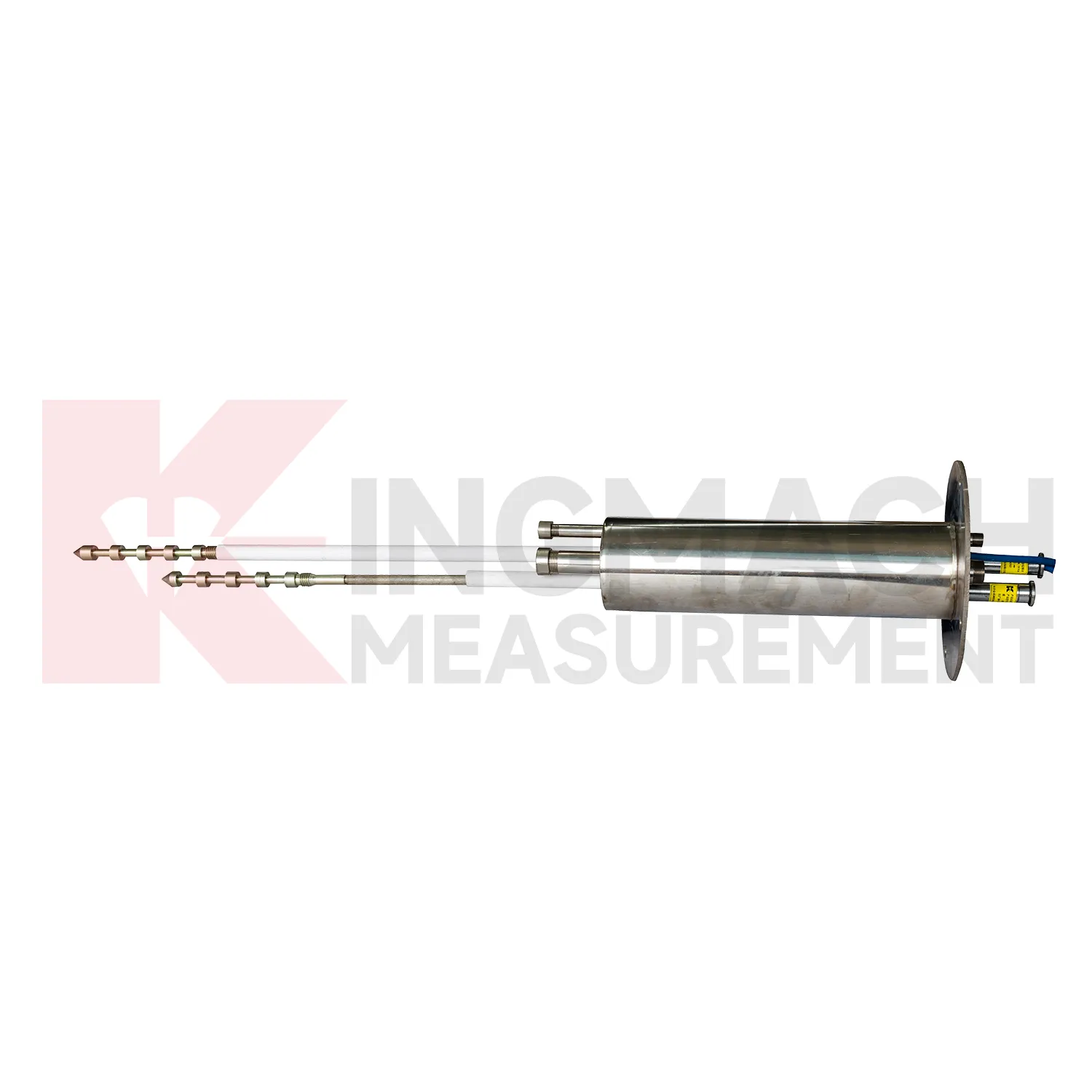

Pametni mjerač pomaka s više točaka serije JMDL-31XXAT koristi se za mjerenje pomaka u različitim slojevima okolnog kamenja u tunelima, nagibima stijena, temeljnim jamama itd., kako bi se razumjeli uvjeti pomaka različitih slojeva stijena. Proizvod se sastoji od mjerača pomaka, PVC zaštitnih cijevi za mjerne šipke, sidrenih glava, kompleta za ugradnju u više točaka, itd., s kompletom za ugradnju u više točaka koji podržava 3-5 točaka. Postavljene putem bušenja i injektiranja, glave sidra na različitim dubinama usidrene su u različite slojeve stijena. Njegova metoda ugradnje slična je konstrukciji sidra za stijene, nudeći jednostavnost i praktičnost. Mjerenjem promjena pomaka svakog mjerila, analiziraju se uvjeti pomaka različitih slojeva stijena.

Značajke proizvoda:

1. Dizajniran na temelju principa modulacije frekvencije induktivnog magnetskog toka, proizvod nudi veću stabilnost, pouzdanost i izdržljivost. Princip induktivne frekvencijske modulacije uključuje induktivni senzorski element, integrirane krugove i rezonantne kondenzatore koji tvore LC titrajni krug koji emitira frekvencijski signal. Kada se mjerna šipka pomakne unutar zavojnice, ona mijenja magnetsku otpornost i induktivitet zavojnice, čime se mijenja frekvencija izlaznog signala titrajnog kruga. Kako mjerna šipka ulazi u spiralnu zavojnicu, magnetska otpornost se smanjuje, induktivitet raste, a frekvencija pada. Odabirom odgovarajućih materijala šipke i optimizacijom spiralne strukture zavojnice, kondenzatora i strujnog kruga, promjene frekvencije izlaznog signala unutar raspona kretanja šipke pokazuju precizan linearni odnos s pomakom. Budući da šipka i zavojnica rade u beskontaktnom stanju, sustav je otporan na oštećenja tijekom instalacije i uporabe.

2. Mjerač pomaka uključuje interni memorijski čip s inteligentnim mogućnostima pohranjivanja. Tvorničke postavke trajno pohranjuju parametre kao što su model senzora, serijski broj i kalibracijski koeficijenti. Može spremiti do 600 primjeraka mjernih podataka, uključujući vrijeme mjerenja, temperaturu (za modele osjetljive na temperaturu), apsolutni pomak, relativni pomak i vrijednosti nulte točke.

3. Potpuna digitalna detekcija osigurava prijenos signala na velike udaljenosti bez izobličenja i jaku sposobnost sprječavanja smetnji.

4. Izvrsna izolacijska svojstva i vodootporna trajnost.

5. U kombinaciji s sveobuhvatnim testerom tvrtke, vrijednosti pomaka se prikazuju izravno, omogućujući intuitivna, jednostavna i brza mjerenja.

6. Integracija s kompanijskim automatiziranim sustavom za prikupljanje podataka omogućuje nadzor bez nadzora ili daljinsko upravljanje.

Prijave

Pametni mjerač pomaka s više točaka serije JMDL-31XXAT koristi se za mjerenje pomaka u različitim slojevima okolnog kamenja u tunelima, nagibima stijena, temeljnim jamama itd., kako bi se razumjeli uvjeti pomaka različitih slojeva stijena.

Tehnički podaci
