Integrirani sveobuhvatni akvizicijski modul JMZX-4/8GH-RTU

Opće informacije o proizvodu

Uvjeti poslovanja proizvoda

Opis

Uvod:

Integrirani modul za sveobuhvatnu akviziciju (JMZX-4/8GH-RTU) je automatizirani modul za sveobuhvatnu akviziciju s više signala koji je lansirala naša tvrtka. Može prikupljati podatke sa senzora tipa signala kao što su vibrirajuća žica, napon, otpor i RS485. Modul integrira kontrolni krug solarnog punjenja, litijevu bateriju, bežični 4G modul, pohranu parametara, prikupljanje podataka itd., ostvarujući integraciju prikupljanja, napajanja i učitavanja podataka. Proizvod se može koristiti u projektima praćenja sigurnosti raznih geotehničkih građevina i građevina (brane akumulacija, mostovi, tuneli, padine, trošne kuće, rudnici, nuklearne elektrane i civilne zgrade itd.), pružajući podršku podacima i osnovu prosudbe u vezi s trenutnom situacijom i sigurnošću projekta za inženjerske građevinske i operativne menadžere. Ima prijenosni dizajn, kompaktne je veličine, otporan na vodu i prašinu.

Značajke proizvoda:

1. Usvaja visoko inteligentan i modularan integrirani dizajn, podržava automatsku identifikaciju i inteligentni izračun te automatski izračunava fizičke veličine (naprezanje, opterećenje, pomak, temperatura itd.) i automatski ih izvješćuje.

2. Podržava daljinsku nadogradnju i održavanje, čime se uistinu postiže rad bez nadzora.

3. Koristi 32-bitni mikroprocesor sa snažnim računalnim i obradnim mogućnostima, uvelike poboljšavajući učinkovitost sustava.

4. Podržava vanjsko punjenje putem Type-C sučelja.

5. Može pristupiti različitim vrstama senzora kao što su senzori tipa RS485 sabirnice, inteligentni induktivni frekvencijski modulirani senzori, vibrirajući žičani senzori, senzori naponskog signala i 3k termistorski termometri.

6. Sva sučelja senzora imaju izolirani dizajn, uvelike poboljšavajući performanse zaštite od munje modula.

7. Ugrađena 4G/5G komunikacija na cijeloj mreži, podržava korisničke SIM kartice i IoT namjenske mrežne kartice (APN kartice) i podržava prijenos podataka na unutarnje mrežne poslužitelje izravno bez prolaska kroz vanjsku mrežu. Podržava protokole prilagođene korisniku kao što su TCP, MQTT i HTTP, te podržava prijenos podataka na određene platforme, uz podršku za slanje do 4 adrese podatkovnog centra.

8. Dizajn male snage. Nakon postavljanja vremenskog prikupljanja, automatski ulazi u način mirovanja tijekom vremena bez mjerenja kako bi se smanjila potrošnja energije. Podržava automatsko mjerenje vremena i daljinsko buđenje.

9. Modul podržava višestruke metode prikupljanja kao što su prikupljanje u stvarnom vremenu, pojedinačno prikupljanje, vremensko ograničeno prikupljanje, prikupljanje pokrenuto pragom i aktivno učitavanje. Parametar vremenskog intervala prikupljanja može se konfigurirati (1 min ~ 24 h), a šifrirano prikupljanje može se automatski izvršiti prema pragu. Podržava automatsko pohranjivanje podataka kada je mreža prekinuta. Ugrađeni kapacitet pohrane podržava spremanje povijesnih podataka dulje od 1 godine i podržava funkcije izvanmrežnog prijenosa/ponovnog prijenosa.

10. Modul integrira solarnu ploču i ugrađenu litijevu bateriju, s ugrađenim kontrolnim krugom solarnog punjenja, što omogućuje dugoročno prikupljanje podataka. Uz učestalost sakupljanja svakih pola sata, može normalno raditi 30 uzastopnih oblačnih i kišnih dana.

11. Jednostavan za nošenje, kompaktne veličine, otporan na vodu i prašinu.

Tehnički podaci

1. Način napajanja: Napajanje s unutarnjom baterijom
2. Napon punjenja: DC5V
3. Kanali modula:

JMZX-4GH-RTU: 1×RS485 kanal za prikupljanje sabirnice, 4×analogna kanala za prikupljanje signala

JMZX-8GH-RTU: 1×RS485 kanal za prikupljanje sabirnice, 8×analogni kanal za prikupljanje signala

4. Radna temperatura: -30～+60℃
5. Radna vlažnost: 0-95% RH
6. Modul CH1-CH4/CH8 može pristupiti senzorima kao što su tip vibrirajuće žice, induktivni frekvencijski modulirani tip, tip napona, tip otpora i tip frekvencije. Točnost mjerenja i razlučivost su sljedeći:

   Vrsta senzora	Točnost mjerenja	Rezolucija
   Vibrirajuća žica	Frekvencija: ±0.2Hz; Temperatura: 0,5℃	Frekvencija: ±0,01Hz; Temperatura: 0.1℃
   Induktivni frekvencijski modulirani mjerač pomaka	Istisnina: 0,5%FS; Temperatura: 0,5℃	Pomak: 0,1 mm; Temperatura: 0.1℃
   Standardni analogni	Napon: 0,1%FS; Struja: 0,1%FS	Napon: <0,1mV; Struja: 0,5uA
   Otpornost	Vrijednost otpora: 10Ω	Vrijednost otpora: 0,1Ω

7. Stupanj zaštite: IP67

8. Potrošnja energije: Standby: <3mW; Rad: <1,5W

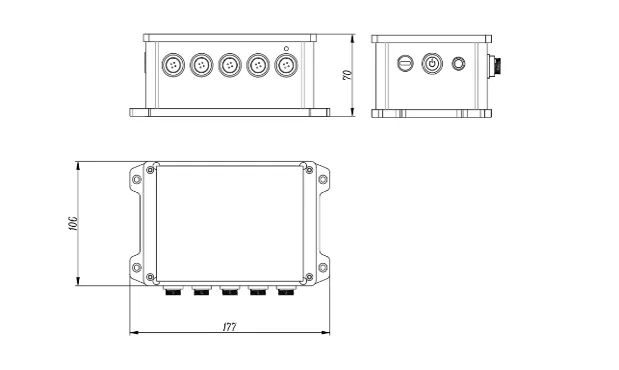

9. Vanjske dimenzije:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (bez antene)

   JMZX-8GH-RTU: 106mm×140mm×92mm (bez antene)
