Puna nasuprot šupljoj mjernoj ćeliji: Sveobuhvatni vodič za inženjerski odabir (putevi sile i tipične primjene i zahtjevi za certifikaciju)

Izbor između pune mjerne ćelije i šuplje mjerne ćelije stvarna je inženjerska odluka. To nije borba oko značajki proizvoda. Temeljna razlika leži u načinu na koji se sila uvodi u senzor. Ova putanja opterećenja određuje gdje svaka vrsta radi pouzdano, a gdje će neizbježno otkazati. Ovaj članak služi kao alat za donošenje odluka. Usporedbu temelji na inženjerskoj logici, a ne na preferencijama marke. Počet ćemo s onim što svaki senzor zapravo jest. Riječi "čvrsto" i "šuplje" opisuju oblik, ali ne opisuju funkciju.

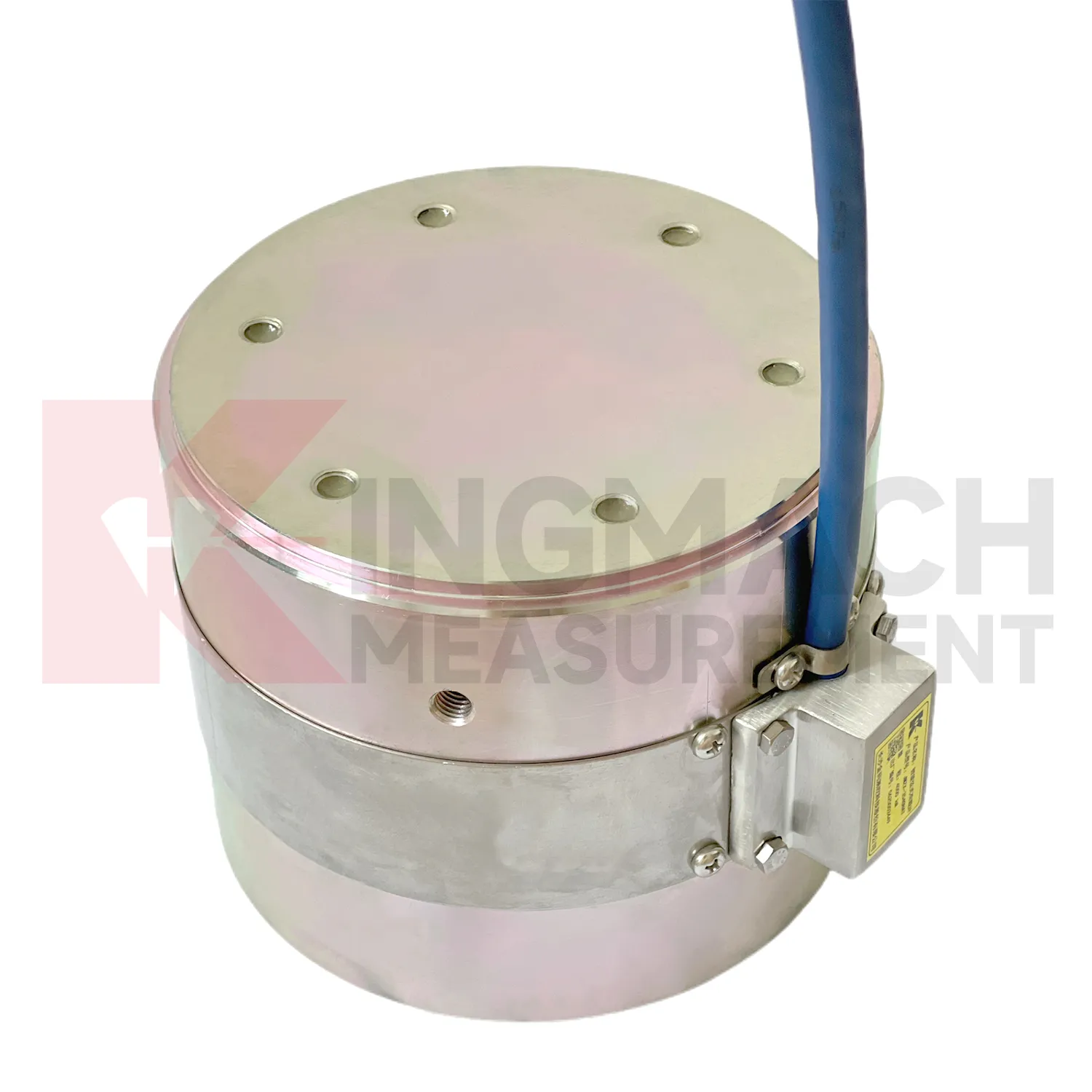

1. Što je čvrsta mjerna ćelija — i kako mjeri silu?

Inženjeri već znaju kako cilindar izgleda. Ono što doista trebaju razumjeti je put opterećenja kroz čvrsto tijelo. Čvrsta mjerna ćelija ima arhitekturu jezgre temeljenu na cilindričnom kompresijskom elementu čvrstog tijela. Elastično čelično tijelo se jednoliko deformira pod aksijalnim tlačnim opterećenjem. Ugrađene vibrirajuće žice smještene su unutar tijela. Ove žice detektiraju mikronaprezanje kao posebnu promjenu frekvencije.

Logika putanje opterećenja je jednostavna. Opterećenje ulazi u gornju nosivu površinu. Prolazi punim presjekom elastičnog elementa. Konačno, izlazi kroz donju nosivu površinu. Sama stanica postaje strukturni umetak. Nosi fizičko opterećenje.

Dizajn s više žica daje prosjek očitanja na više mjernih točaka unutar tijela. Niži rasponi kapaciteta koriste dizajn s 3 žice. Veći rasponi kapaciteta zahtijevaju dizajn sa 6 žica. Ovo usrednjavanje više nizova daje Serija Kingmach JMZX-34XX/35XX/36XXHAT njegova 0,5% FS preciznost. Održava ovu preciznost u velikom rasponu od 1.000 do 10.000 kN, unatoč zahtjevnim radnim okruženjima.

Uređaj ima ugrađeni pametni HAT čip. Ovaj inteligentni čip izvorno pohranjuje kalibracijski koeficijent. Automatski korigira temperaturu putem ugrađenog termistora. Također sprema do 600 zapisa mjerenja. Senzor pamti vlastitu povijest čak i bez povezanog podatkovnog bilježnika.

Radni raspon se kreće od -30°C do +80°C. Nadalje, čvrsta ćelija može se pohvaliti tolerancijom preopterećenja do 300–400% svog nazivnog kapaciteta prije katastrofalnog kvara. To osigurava vrlo značajnu sigurnosnu granicu. Iznenadno slučajno preopterećenje vrlo je stvaran rizik pri ispitivanju pilota i primjenama ležajeva mostova.

[Pogledajte kompletne specifikacije za Kingmach JMZX-35XXHAT solid mernu ćeliju]

2. Što je šuplja mjerna ćelija — i po čemu se strukturno razlikuje?

Šuplja mjerna ćelija također je poznata kao prstenasta mjerna ćelija. Arhitektura jezgre oslanja se na prstenasto (prstenasto) tijelo sa središnjim provrtom. Strukturni član prolazi kroz središte ćelije. Ovaj član može biti sidrena šipka, kabel ili vijak. Opterećenje se prenosi s matice strukturnog člana izravno na prstenastu površinu ćelije. Opterećenje ne ulazi u sam zid bušotine.

Logika putanje opterećenja u potpunosti se razlikuje od logike pune ćelije. Opterećenje ulazi preko prstenaste površine ležaja. Tijelo prstena ravnomjerno se sabija po svom obodu. Višestruke vibrirajuće žice raspoređene su oko prstena. Ovi nizovi usrednjuju signal kompresije. Ovaj dizajn s više struna snažno kompenzira manja ekscentrična opterećenja. Jednostruki dizajn jednostavno ne može podnijeti nejednaka opterećenja.

Ovaj dizajn s više akorda koristi tri akorda na nižim rasponima. Napreduje do šest akorda za raspon od 4000–8000 kN. Ova specifična arhitektura omogućuje JMZX-3XXXHAT šuplja mjerna ćelija montirati na sidrenu šipku pod naponom bez demontaže. Šipka se jednostavno provuče. Matica leži na licu ćelije. Praćenje počinje odmah.

Šuplja ćelija ima projektirani životni vijek od 50 godina. Elastično čelično tijelo prolazi višefazni tretman stabilnosti prije nego što uopće napusti tvornicu. Unutarnje vibrirajuće žice imaju čelik ultra visoke čvrstoće. Tehničari usidre ove žice pomoću međunarodne standardne tehnologije zavarivanja. Ovo nisu osnovne specifikacijske tvrdnje. To su vitalne dizajnerske odluke koje su jako važne u 20-godišnjim programima sigurnosti brana.

Ova ćelija ima dvostruki certifikat prema GB/T 13606-2007 i DL/T 269-2022. Drugi standard je specifičan za hidrauličko i energetsko inženjerstvo. To ga čini jedinim ispravnim izborom za nadzor brana i hidroelektrana.

[Pogledajte tehničke specifikacije za šuplju mjernu ćeliju JMZX-3XXXHAT]

3. Specifikacije jedna pored druge: Što brojke zapravo znače

Atribut	Puna mjerna ćelija (JMZX-35XXHAT)	Šuplja mjerna ćelija (JMZX-3XXXHAT)	Što to znači u praksi
Raspon kapaciteta	1.000–10.000 kN	500–8.000 kN (dostupno prema narudžbi)	Niža ulazna točka od 500 kN šuplje ćelije odgovara manjim sidrenim šipkama. Puna ćelija bi ovdje bila pretjerano specificirana. Za aplikacije ispitivanja temelja od pilota ultra velikog kapaciteta koje prelaze 8.000 kN, Kingmach može ponuditi prilagođena rješenja JMZX-36XXHAT pune mjerne ćelije. Slobodno kontaktirajte naš tehnički tim za više informacija.
Rezolucija	0,1 kN (svi modeli)	0,1–1 kN (ovisi o modelu)	Konzistentna rezolucija čvrste ćelije od 0,1 kN pomaže u preciznom ispitivanju pilota. Razlučivost šuplje ćelije od 1 kN je prihvatljiva jer su praćena opterećenja proporcionalno velika.
Kapacitet memorije	600 zapisa	800 zapisa	Veća ugrađena pohrana šuplje ćelije odražava njen dugotrajniji profil primjene za desetljeća dugo praćenje.
Certifikati	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Dodatni hidraulički inženjerski standard (DL/T 269-2022) osigurava strogu usklađenost projekta u okruženjima brana.
Životni vijek dizajna	Nije navedeno (ovisi o aplikaciji)	50 godina	Šuplja ćelija je projektirana za stalni nadzor. Čvrsta ćelija se obično koristi u privremenim fazama testiranja.

Ovi brojevi nude izvrsne smjernice. Međutim, pitanje koje više otkriva je gdje svaka vrsta uistinu pripada pravom projektu.

4. Gdje solidne mjerne ćelije imaju najbolje rezultate — i zašto

Ovaj odjeljak objašnjava zašto specifična putanja opterećenja pune ćelije čini točan izbor. Gledamo obrazloženje, a ne samo katalogiziranje značajki.

Ispitivanje opterećenja pilota: Puna mjerna ćelija za ispitivanje pilota savršeno odgovara. Čvrsta ćelija nalazi se izravno između glave pilota i dizalice za utovar. Puno ispitno opterećenje prolazi ravno kroz tijelo ćelije. Sposobnost čvrste tvari da strukturalno nosi opterećenje ovdje je apsolutno neophodna. Njegov masivni kapacitet do 10.000 kN pokriva bušene pilote najvećeg promjera u temeljima mostova.

Nadzor sjedišta ležaja stupova mosta: Ćelija djeluje kao strukturni umetak unutar nosivog sklopa. Mora nositi ogromna projektirana opterećenja na neodređeno vrijeme dok ih aktivno mjeri. Geometrija kompresije čvrstog tijela to savršeno podnosi. Referentne dimenzije Kingmach čvrstih mjernih ćelija besprijekorno odgovaraju standardnim dimenzijama nosive ploče u projektnim kodovima mostova.

Mjerenje sile hidrauličke dizalice: Radnje nakon zatezanja zahtijevaju strogi nadzor. Čvrsta ćelija nalazi se ispod priključka. Mjeri primijenjenu silu u stvarnom vremenu. Time se potvrđuje da je projektirano prednaprezanje stvarno postignuto na licu mjesta. Inženjeri se ne mogu jednostavno osloniti na izračune tlaka dizalice.

Privremeno praćenje opterećenja radova: Građevinski timovi nadziru oplate, oplate i podupiranje. Program praćenja završava kada se struktura završi. Tim uklanja instrumente. Visoka tolerancija preopterećenja čvrste ćelije čini je robusnim izborom za višekratnu upotrebu za grube radove u fazi izgradnje.

Zašto ne uspijeva na primjenama s prolaznom šipkom: Čvrsta ćelija nema središnji otvor. Ne može se navući na šipku ili kabel. Inženjeri ga ne mogu lako prilagoditi. Izrada prilagođenih završnih spojeva odmah uvodi ekscentrično opterećenje. To izravno ugrožava točnost mjerenja i uništava podatke.

[Pogledajte stvarne primjene Kingmach proizvoda u određenim vrstama projekata]

5. Gdje šuplje mjerne ćelije imaju najbolje rezultate — i zašto

Šuplja stanica nije samo modificirana čvrsta stanica. To je bitno drugačiji instrument. Optimiziran je za potpuno drugačiju geometriju utovara.

Nadzor sidrenog kabela i prednapregnute tetive: aplikacije šupljih mjernih ćelija blistaju ovdje. Šipka ili kabel se glatko provlače kroz središnji otvor. Matica ili sidrena ploča leži ravno na prstenastom licu. Ćelija mjeri stvarnu silu prednaprezanja u tetivi. Ne mjeri ulaz priključka. Mjeri stvarnu silu u strukturnom elementu nakon blokade i tijekom vremena.

Praćenje sidra za stijene i sidra za zemlju: Tuneli, padine i potporni zidovi oslanjaju se na sidra za stijene. Šuplja ćelija nalazi se na glavi vijka tijekom početne instalacije. Ostaje ondje tijekom cijelog životnog vijeka strukture. Njegov projektirani vijek od 50 godina odgovara trajanju dugoročnog programa praćenja. Modeli manjeg promjera točno odgovaraju standardnim dimenzijama glave klina.

Praćenje sidra brana i hidroelektrana: Certifikacija DL/T 269-2022 strogo je obavezna za kineske standarde hidrotehnike. To je kruti zahtjev usklađenosti. Dvostruki certifikat šuplje ćelije pokriva ovu zakonsku potrebu. Čvrsta ćelija ne zadovoljava ovaj specifični hidraulički standard.

Nadgledanje užadi i vješalice mosta: programi nadzora nadgradnje često su usmjereni na postojeće mostove. Prstenasti faktor oblika omogućuje jednostavnu instalaciju na postojeće kabele. Tehničari trebaju pristup samo kraju sidra. Ugradnja ne zahtijeva rezanje strukturnog elementa. To je često odlučujući faktor za inženjere nabave.

Zašto ne uspijeva u jednostavnim primjenama ležaja: šuplja ćelija ima prstenastu geometriju. Ovaj oblik prirodno koncentrira opterećenje na usku površinu ležaja prstena. Postavljanje unutar ravnog ležajnog sklopa bez prolazne šipke odgovarajuće veličine dovodi do nejednolikog polja naprezanja. Senzor ispravno očitava ovo naprezanje, ali očitanje ne predstavlja pravo opterećenje ležaja.

[Pogledajte stvarne primjene Kingmach proizvoda u određenim vrstama projekata]

6. Logika instalacije: Što svaka vrsta zahtjeva od tima za gradilište

Instalacijski zahtjevi u konačnici određuju gdje će projekti uspjeti ili propasti. Obje vrste vibrirajućih mjernih ćelija zahtijevaju visoku preciznost od tima gradilišta.

Zahtjevi za ugradnju čvrstih ćelija: o ravnim, paralelnim nosivim površinama apsolutno se ne može pregovarati. Samo 1 mm površinske nepravilnosti preko površine ćelije promjera 200 mm uništava podatke. Uvodi masivno, mjerljivo ekscentrično opterećenje. Timovi moraju koristiti sferične podloške za sjedala kao standardnu ​​praksu. Tehničari moraju provjeriti pravilno poravnanje s osi opterećenja prije primjene prvog opterećenja.

Zahtjevi za ugradnju šupljih ćelija: Zazor između provrta i šipke mora točno odgovarati navedenoj toleranciji. Središnja šipka nikada ne smije dodirivati ​​unutarnju stijenku provrta pod opterećenjem. Tehničari izvode instalaciju na glavi sidra prije nego što se matica zategne. Ponovna ugradnja nakon zatezanja praktički je nemoguća. Tim bi morao potpuno rasteretiti cijelo sidro kako bi ispravio pogrešku.

Planiranje kontinuiteta signala: obje vrste mjernih ćelija koriste pametnu HAT arhitekturu. Omogućuju izvrstan digitalni izlaz na velike udaljenosti. Međutim, tehničari moraju planirati usmjeravanje kabela od senzora do uređaja za bilježenje podataka tijekom instalacije. Ne mogu lako naknadno montirati kabele. Ukopani i podvodni kabeli zahtijevaju teške oklopljene kabele. Također zahtijevaju vodootporne razvodne kutije koje su strogo ocijenjene za točnu dubinu ugradnje.

Zajednički rizik: obje vrste stanica ostaju vrlo osjetljive na rane pogreške. Pogreške učinjene pri ugradnji ne mogu se kasnije ispraviti bez ozbiljnog fizičkog zahvata. Ispravna instalacija iz prvog puta nije pretjerano inženjerska. To je jedina opcija.

7. Popis za provjeru odluke: pet pitanja koja vode do pravog izbora

Inženjeri se suočavaju s kratkim rokovima. Upotrijebite ovaj sažeti alat za odlučivanje kako biste vodili svoju strategiju nabave.

Pitanje 1 — Postoji li strukturni element (štap, kabel, vijak) koji mora proći kroz senzor?
Da: Odaberite šuplje.
Ne: Odaberite čvrsto.

Pitanje 2 — Hoće li senzor u potpunosti podnijeti opterećenje konstrukcije ili ga samo osjetiti?
Mora nositi puni teret iznutra: Odaberite čvrstu.
Samo osjetilo (sila prenesena preko nosive površine): Odaberite bilo koju vrstu, strogo ovisno o pitanju 1.

Pitanje 3 — Je li ovo privremeni test ili stalna instalacija za nadzor?
Privremeni test / faza izgradnje: Odaberite čvrsto.
Stalni/dugoročni SHM program: Odaberite šuplje (odlikuje se projektiranim vijekom trajanja od 50 godina).

Pitanje 4 — Podpada li projekt pod standarde hidrotehničkog ili energetskog sektora?
Da: Odaberite šuplje (DL/T 269-2022 certificirano).
Ne: Oba tipa zadovoljavaju opći standard GB/T 13606-2007.

Pitanje 5 — Koliki je potreban kapacitet praćenja?
Ispod 500 kN: Odaberite šuplje (dostupni su početni modeli).
10 000 kN ili više: Odaberite čvrstu (šuplje obično izlazi na 8 000 kN standardno, iako postoje prilagođene opcije).

Završna napomena o popisu za provjeru: Ako dva ili više pitanja usmjere vaš tim u suprotnim smjerovima, odmah zastanite. Vaša prijava zahtijeva stručni pregled. Kingmach nudi prilagođene konfiguracije za rješavanje složenih hibridnih zahtjeva.

Geometrija aplikacije odlučuje o geometriji senzora

Pune mjerne ćelije i šuplje mjerne ćelije nikada nisu konkurentni proizvodi po različitim cijenama. Oni su u osnovi komplementarni instrumenti dizajnirani za potpuno različite puteve opterećenja. Jedinstvena geometrija projekta uvijek određuje koji je senzor ispravan.

Mnogi veliki projekti zahtijevaju obje vrste istovremeno na različitim točkama praćenja. Složen program mosta mogao bi sigurno koristiti pune ćelije na sjedištima ležaja, dok bi istovremeno postavljao šuplje ćelije na sidrima užadi.

Još uvijek niste sigurni koje je pravo rješenje za vaš projekt? Ispunite obrazac za tehničke konzultacije u nastavku, a inženjeri Kingmacha pružit će prilagođene preporuke za odabir unutar 24 sata. [Pogledajte stranicu proizvoda Solid Load Cell] · [Pogledajte stranicu proizvoda šuplje mjerne ćelije] · [Preuzmi potpuni tehnički list (PDF)]
