Upozorenja o sigurnosti brane u stvarnom vremenu sa senzorima razine vode diferencijalnog tlaka

Vlasnici brana trebaju raniji uvid u pomake razine, promjene tlaka procjeđivanja i prijelome trendova koji se pojavljuju prije nego što se operativni problem pretvori u sigurnosni događaj. Senzori razine vode diferencijalnog tlaka korisni su jer prate te promjene na ugrađenim, mokrim i teško dostupnim točkama praćenja.

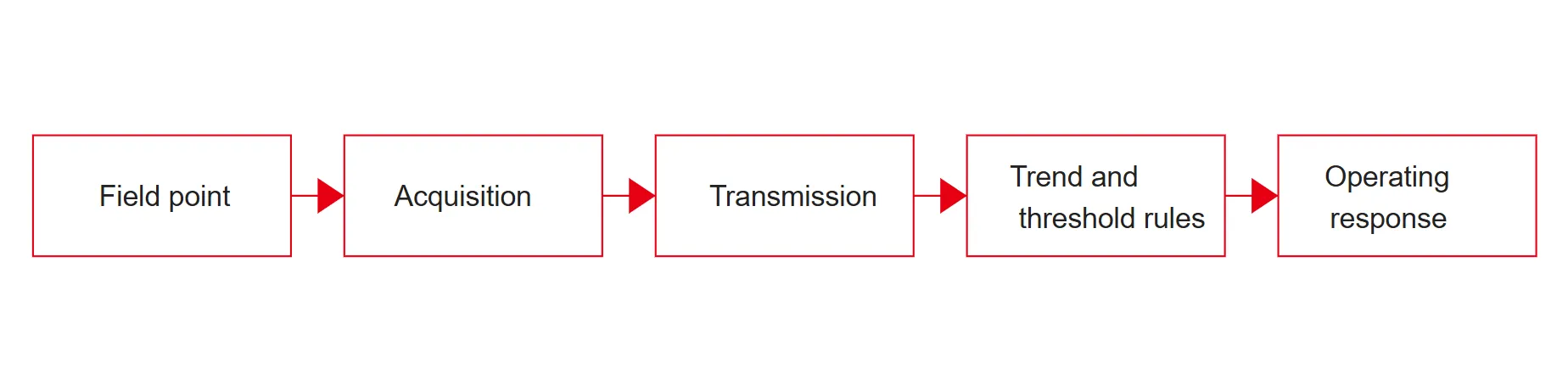

U radnom tijeku upozorenja, senzor je samo prva poveznica. Očitanje mora ostati stabilno u terenskim uvjetima, čisto se pomaknuti u sloj prikupljanja i doći do softvera koji ga može usporediti s pragovima, pravilima brzine promjene i obližnjim instrumentima. To je ono što periodične provjere pretvara u sigurnosna upozorenja za brane u stvarnom vremenu.

Za procjenu na strani kupca, pravo pitanje nije može li senzor očitati razinu vode u izolaciji. Pravo je pitanje može li podržati pouzdana upozorenja preko ugrađenih cijevi, drenažnih točaka, nenadziranih stanica i dugih servisnih intervala bez stvaranja dodatne neizvjesnosti za nadzorni tim.

Za operatere brana, najkorisnije upozorenje rijetko je jedno visoko očitanje. To je signal razine ili procjeđivanja koji izlazi iz normalnog odnosa s radom akumulacije, oborinama, drenažom ili strukturalnim pomicanjem.

Zašto su signali razine vode važni u sigurnosnim programima brana

Plan praćenja brane obično prati više od visine akumulacije. Operateri također promatraju tlak procjeđivanja, kretanje freatske linije, ponašanje drenaže, nizvodnu razinu i način na koji se ta očitanja kreću zajedno s podacima o pomaku, širini pukotine ili naprezanju. Pojedinačna vrijednost može izgledati normalno, dok njezin trend u odnosu na padaline, protok ili povišeni tlak govori drugu priču.

Zato je logici upozorenja potreban kontekst. Rastuće očitanje unutar cijevi razine temeljne vode može ukazivati ​​na to da put curenja postaje aktivniji. Promjena na cijevi za rasterećenje tlaka može značiti promjenu uvjeta odvodnje. Porast razine rezervoara tijekom normalnog rada može biti prihvatljiv, ali isti porast uparen s neuobičajenim kretanjem unutarnjeg tlaka zaslužuje pozornost.

Pouzdan program praćenja brane tretira razinu vode, curenje, deformaciju i praćenje okoliša kao povezane pokazatelje. To odgovara načinu na koji iskusni operateri čitaju rizik u praksi: vrijednost upozorenja dolazi iz korelacije, a ne iz jednog instrumenta koji radi sam.

Kako senzori diferencijalnog tlaka pretvaraju visinu vode u korisne podatke

Instrumenti za razinu vode diferencijalnog tlaka zaključuju visinu tekućine iz tlaka. U terminima na terenu, senzor pretvara visinu vode koja djeluje na mjerni element u digitalnu vrijednost razine. Kada instalacija koristi ventilirani kabel spojen na atmosferu, očitanje može smanjiti barometrijske smetnje i brže reagirati na stvarno kretanje razine vode.

Ova operativna logika dobro odgovara radu brane jer su mnoge točke praćenja uske, ugrađene, mokre i teško pristupačne. Umjesto da se oslanja na često ručno sondiranje, instrument može ostati na mjestu i izvještavati iz cijevi za razinu vode, na odvodnom otvoru ili unutar hidrološke promatračke točke.

Za arhitekturu žičanog nadzora, Kingmachova JMYC-67XXAD serija je pozicionirana za duboki procjedni tlak, promatranje razine vode u rezervoarima i branama, praćenje podzemnih voda i ugrađenu instalaciju cijevi. Njegov RS485 izlaz, IP68 zaštita, razlučivost od 0,1 mm i točnost od 0,2% FS su vrste detalja koje kupci mogu koristiti kada se zaslon uklapa s postojećom okosnicom akvizicije.

O čemu zapravo ovise upozorenja o branama u stvarnom vremenu

Upozorenje ne stvara sam senzor. Ovisi o dizajnu praga, pouzdanosti akvizicije, stabilnosti komunikacije i usporedbi s instrumentima u blizini. U praksi timovi često koriste tri razine pravila: apsolutne pragove alarma, pragove stope promjene i korelacijske provjere u odnosu na podatke o oborinama, radu rezervoara, curenju ili deformaciji.

Na primjer, povećanje razine rezervoara tijekom planiranog radnog prozora može biti prihvatljivo. Brzi porast unutarnje razine vode u ugrađenoj promatračkoj cijevi, posebno ako je uparen s abnormalnim protokom curenja ili povišenim tlakom, zahtijeva drugačiji odgovor. Bolja pravila smanjuju mogućnost da posade gube vrijeme na lažne uzbune, dok još uvijek propuštaju obrazac koji se razvija.

Tu je bitan i ostatak sustava. Kingmachov set proizvoda usmjerenih na brane uključuje JMZX-XXGH akvizicijski modul i softversku platformu za nadzor, koja je relevantna jer kvaliteta upozorenja ovisi o tome kako se senzor, logger, prijenosni sloj i skup vizualizacije ponašaju zajedno tijekom kontinuirane upotrebe.

Prikazi platforme za pregled i kontrolu alarma

Gdje se mjerači razine vode diferencijalnog tlaka uklapaju u mješavinu instrumenata brane

Uređaji za razinu vode s diferencijalnim tlakom najjači su kada je zadatak kontinuirano promatranje razine u cijevima, hidrološkim točkama ili lokacijama praćenja povezanih s curenjem gdje je važan stabilan digitalni izlaz. Obično su dio šire kombinacije instrumenata, a ne samostalan odgovor.

Praktična postavka brane može kombinirati mjerač razine diferencijalnog tlaka za kretanje visine vode, piezometar s vibrirajućom žicom za ponašanje pornog tlaka, senzore pomaka za strukturno kretanje i softverski sloj koji povezuje podatke s pragovima upozorenja. Ako mjesto ima udaljene točke bez odgovarajućeg napajanja ili kabliranja, integrirani bežični model može smanjiti rad na terenu i pojednostaviti implementaciju.

Za nenadzirane rezervoare ili riječne točke, JMYC-67XXAWL integrirani model kombinira 4G DTU i internu bateriju u jednom paketu. To može učiniti planiranje održavanja čišćim kada projekt želi manje zasebnih komponenti na terenu.

Kako usporediti žičane i integrirane modele diferencijalnog tlaka

Najbrži način za usporedbu opcija je pogledati izvan raspona naslova i uskladiti svaki model s arhitekturom praćenja. Žičani RS485 instrument može bolje odgovarati kada brana već ima ormare, kapacitet zapisivača i stabilnu komunikacijsku okosnicu. Integrirana 4G jedinica može skratiti vrijeme instalacije na raspodijeljenim točkama gdje bi kopanje rovova i provođenje struje usporilo projekt.

Za pregled nabave, usporedba bi trebala ostati povezana s metodom rada. U asortimanu Kingmach, linija JMYC-67XXAD odgovara žičnoj RS485 integraciji i praćenju fine rezolucije, dok linija JMYC-67XXAWL pomiče raspravu prema ugrađenoj 4G komunikaciji, unutarnjem litijskom napajanju i trajanju baterije koje se mijenja s intervalom uzorkovanja. Te razlike utječu na planiranje održavanja, rezervnu strategiju i dizajn učestalosti alarma.

Detalji instalacije koji štite kvalitetu upozorenja

Mnoga loša upozorenja problemi su s instalacijom prerušeni u probleme senzora. Ako je cijev za vodostaj blokirana, putanja ventilacije je ugrožena, rukovanje kabelom je loše ili je referentno stanje nestabilno, tok podataka će se povući prije nego što itko posumnja u metodu montiranja.

Za prihvaćanje od strane kupca, tražite od dobavljača da definira kompatibilnost veličine cijevi, metodu ovjesa, ventiliranu zaštitu kabela, vodootporno rukovanje na konektorima, adresiranje logera i provjere puštanja u rad za nulti pomak, ponovljivost i komunikacije. Time je primopredaja vezana uz ponašanje na terenu umjesto samo uz specifikaciju na papiru.

Kada je točka nadzora udaljena, plan puštanja u pogon također treba definirati interval uzorkovanja, učestalost upozorenja, planiranje zamjene baterije i kako platforma označava podatke koji nedostaju u odnosu na nenormalne podatke. To su različiti događaji, a njihovo miješanje u softverskom sloju stvara zabunu tijekom stvarnih incidenata.

Kako inženjeri čitaju abnormalne trendove prije nego što postanu hitni slučajevi

Koristan sustav upozorenja ne čeka na ekstremnu vrijednost. Prati promjene u nagibu, trajanju i usklađenosti između povezanih kanala. U radu na brani to često znači provjeru prati li unutarnje kretanje razine vode normalan rad rezervoara ili se odvaja od njega.
